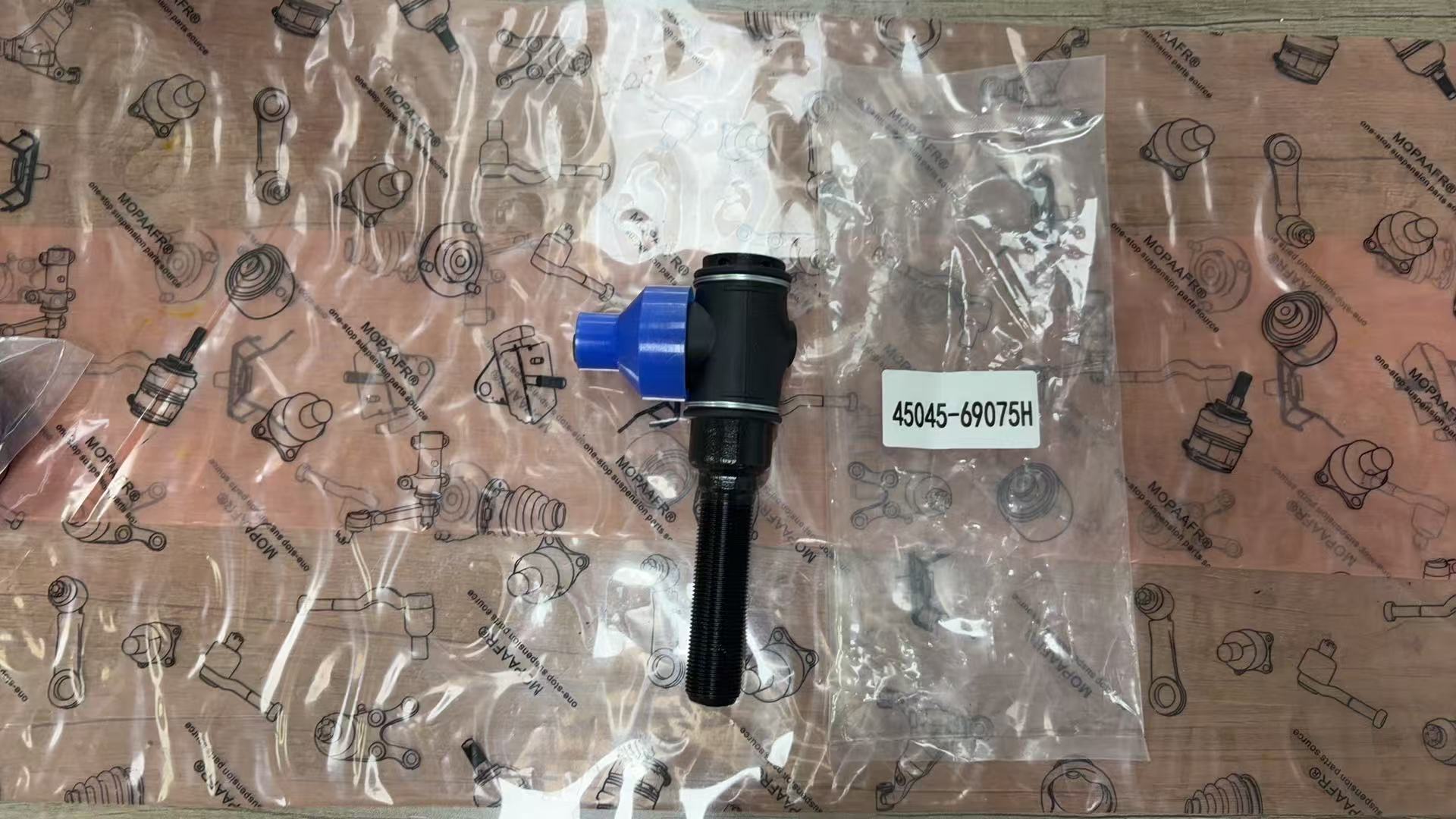

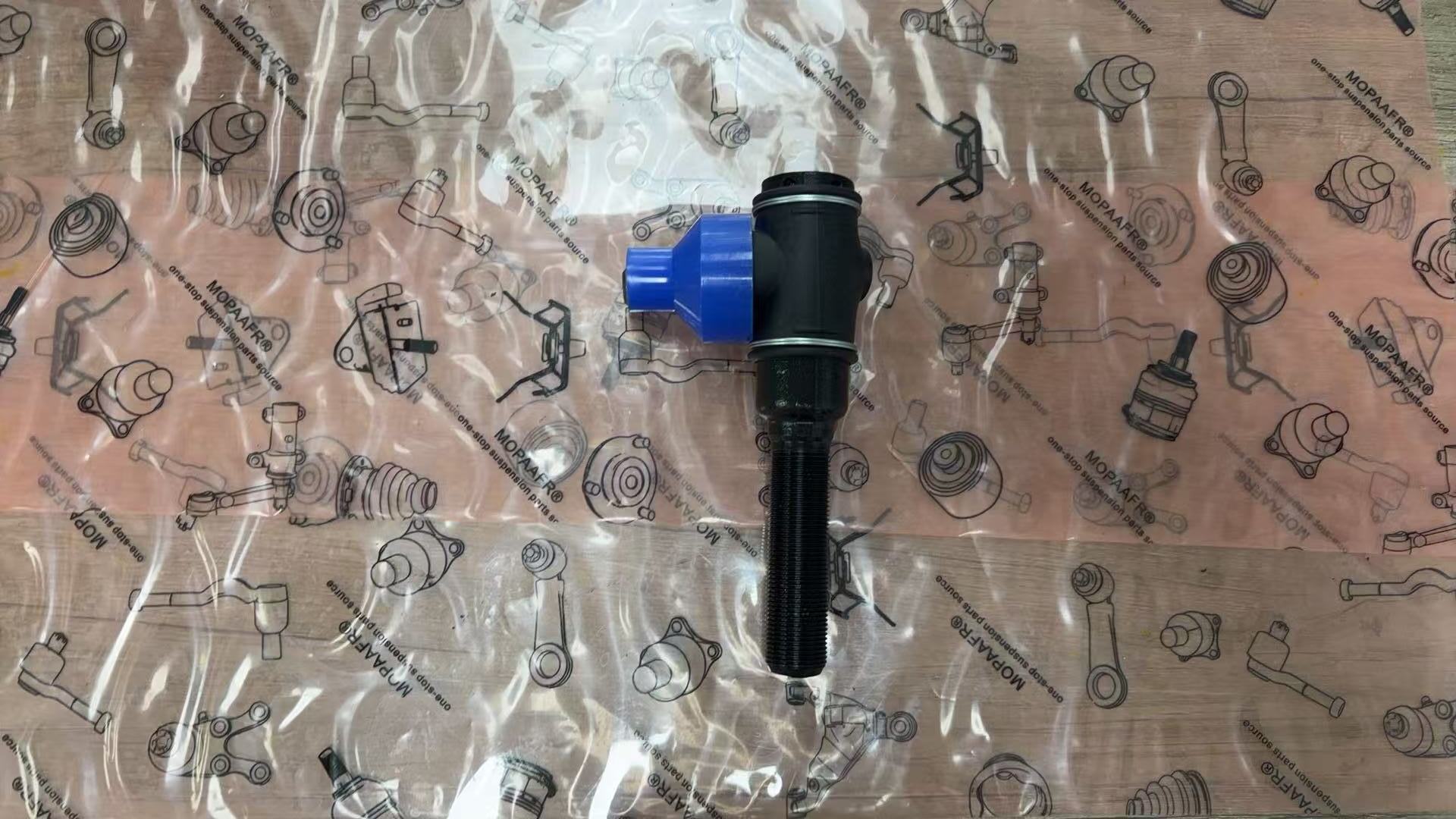

45045-69075 左 LH ステアリング リレーストッド エンド トヨタ ランドクルーザー FZJ71

製品機能の説明

ステアリング リレー ロッド エンドは、トヨタ ランド クルーザーのリンケージ システムにおける重要なステアリング コンポーネントです。リレー ロッド アセンブリの一部として、この端はリレー ロッドをステアリング ナックルまたはアイドラー アームに接続し、ステアリング ギアからの前輪にステアリング入力を伝達します。リレーロッドはステアリングギアとタイロッドアセンブリの間の中間リンクとして機能し、左右の車輪間の協調動作を保証します。伝説的な 70 シリーズの頑丈なオフロード車であるランドクルーザー FZJ71 の場合、リレー ロッド エンドは、荒れた地形、重い荷物、渡水、泥などの極端な条件に耐える必要があります。適切に機能するリレー ロッド エンドにより、正確なステアリング応答、タイヤの摩耗の均一化、道路上でも道路外でも安定したハンドリングが保証されます。端部が磨耗または損傷すると、ステアリング システムに遊びが生じ、曖昧なステアリング フィール、不均一なタイヤ摩耗、および車両制御の低下につながり、特に険しいトレイルでは危険です。

いつ交換する必要がありますか?

以下の症状のいずれかが発生した場合は、ステアリング リレー ロッド エンドの交換を検討してください。 ステアリング ホイールの過剰な遊びや緩み – 走行距離の多い 70 シリーズ ランド クルーザーによく見られます。特に高速道路の速度で、ステアリングが曖昧で反応が鈍い、または反応が遅れるように感じられます。フロントタイヤ、特に内側または外側のエッジの不均一または急速なタイヤ摩耗。特に低速時や段差を乗り越えるときに、ステアリングホイールを回すとカタカタ、ポツン、またはノックノイズが発生します。車両が直進中にふらついたり、片側に寄ったりするため、継続的なステアリング修正が必要になります。旋回後のステアリングの戻りが悪い。ゴム製ダストブーツに目に見える損傷 - 亀裂、裂け目、またはグリースの欠落。ボールジョイント部からのグリス漏れ。フロントエンド検査中に過剰な遊びが検出されました – 古い 70 シリーズ車両でよく見られます。でこぼこした道路や波状の未舗装の道路では、車両が不安定またはダーティーに感じられます。特に荒れた路面では、ステアリングホイールの振動がステアリングコラムを通して感じられます。

製品仕様

パッケージ内容

1 x トヨタステアリングリレーロッドエンド (LH – 左手位置)。注: ボールスタッド、ダストブーツが付属しており、グリースが塗布されています。リレーロッドAssyは付属しておりません。アウタータイロッドエンドは付属しません。ご購入前にポジション（LH）とランドクルーザー70系モデルとの互換性をご確認ください。取り付け金具は付属しておりません。元の金具を再利用するか、別途購入してください。

インストールのヒント

重要：ステアリング システムは重要な安全システムです。専門家による取り付けを強くお勧めします。車両を安全に持ち上げてジャッキスタンドで支えます。運転席側（LHDの場合は助手席側）の前輪を外します。位置合わせを維持するために、取り外す前にリレーロッドエンドの位置に印を付けてください。リレーロッドエンドから割りピンとキャッスルナットを取り外します。ボール ジョイント セパレーター/プーラー ツールを使用して、ステアリング ナックルまたはアイドラー アームからリレー ロッド エンドを分離します。新しい部品を損傷する可能性があるため、スタッドをハンマーで叩かないでください。リレーロッドから古い端を取り外し、同じ回転数で新しい端を取り付けるのに必要な回転数を数​​えます。これは位置合わせのベースラインとなります。新しいリレーロッドエンドを取り付け、キャッスルナットをトヨタ指定トルクで締め付けます（ランドクルーザー70系サービスマニュアル参照）。新しい割ピンを取り付けて曲げて固定します。重要なステップ:取り付け後は、タイヤの急激な摩耗を防ぎ、安全な取り扱いを確保するために、専門的なホイール アライメント (トー調整) が必須です。これはオフロード車では特に重要です。専門家による取り付けを強くお勧めします。

純正ランドクルーザー 70 シリーズ リレー ロッド エンドの一般的な問題

ランドクルーザー 70 シリーズのオーナーは、次のような原因でステアリング リレーのロッド エンドの摩耗や故障を経験することがよくあります。走行距離が多い– 70 シリーズ車両は長持ちするように作られており、多くの場合、走行距離が非常に長くなります。ボールジョイントは時間の経過とともに内部で摩耗し、遊びが生じ、ステアリングの感触が曖昧になります。極端なオフロードでの使用– 泥、水路、砂、ほこり、波形の道路などは、リレーのロッドエンドを摩耗を促進する過酷な条件にさらします。ゴムブーツの損傷– ゴム製ダストブーツが破れると（オフロード車ではよくあることですが）グリースが漏れ、泥、水、破片がボールジョイントに入り込み、摩耗が急速に加速します。メンテナンスの不足– 密封されたリレーロッドエンドにはグリースを再塗布できません。内部グリースが乾燥または失われると、摩耗は急速に加速します。重い荷物と牽引– ランドクルーザーは、重い牽引や重い荷物の運搬に使用されることが多く、ステアリングコンポーネントにさらなるストレスがかかります。年– 多くの 70 シリーズ車両は現在 20 ～ 30 年以上経過しており、ゴムやシールは時間の経過とともに自然に劣化します。このトヨタ純正交換エンドは、優れた素材、正確な製造公差、頑丈なゴム製シーリングによってこれらすべての問題に対処するように設計されており、ランド クルーザーのステアリングを工場出荷時のパフォーマンスに戻し、長年にわたる信頼性の高いオフロード サービスを実現します。

アフターサービスと保証

このトヨタOEM部品は当社の品質保証の対象となります。適合性や品質に関してご質問や問題がある場合は、ご連絡ください。24時間以内に対応いたします。
