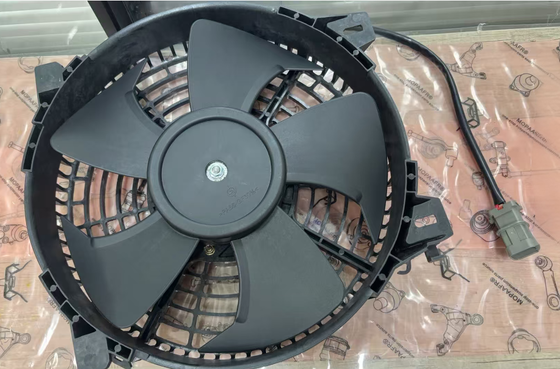

95560-81A01 コンデンサー扇風機組装 9556081A01 スズキ ジミー 1.3L M13A JB23 JB33

製品機能説明

コンデンサーファンアセンブリは、スズキジムニーのエアコンおよび冷却システムの重要なコンポーネントです。その主な機能は、コンデンサーを通して空気を引き込み、冷媒の熱を放散させることで、エアコンシステムがキャビンを効果的に冷却できるようにすることです。第三世代スズキジムニー（1998-2018）の1.3L M13Aエンジンでは、適切に機能するコンデンサーファンは、特に暑い時期や自然な空気の流れが不十分な低速走行時に、エアコンの性能を維持するために不可欠です。このコンポーネントは12Vの電気システムで動作し、工場仕様に合わせて設計されているため、適切なフィット感と信頼性の高い冷却システム性能を保証します。

コンデンサーファンの故障の一般的な症状

以下のいずれかの症状が見られる場合は、コンデンサーファンアセンブリが故障しており、交換が必要な可能性があります。

• エアコンの冷却が不十分: エアコンが暖風またはわずかに冷たい風しか出ない、特にアイドリング時や渋滞時 – これはファンがコンデンサーを通して十分な空気を引き込んでいない場合に発生します。

• ファンの動作不良: エアコンをオンにしてもコンデンサーファンが作動しない

• ファンの異音: ファンモーターから聞こえる研削音、きしみ音、またはガラガラ音 – これはベアリングの摩耗またはファン内の異物を示します

• ファンの断続的な動作: ファンが時々作動するが、他の時は作動しない – これはモーターの故障または接続不良を示唆しています

• エアコンシステムの過熱: エアコンシステムが頻繁にオン/オフを繰り返したり、高圧のために完全にシャットダウンしたりする – これはコンデンサーが適切な空気の流れを得られていない場合に発生します

• エンジンの過熱: エアコン作動時にエンジン温度が上昇する – これはラジエーターを通る空気の流れも不十分であることを示します

点検によりこれらの症状が確認された場合は、コンデンサーファンアセンブリの交換が推奨される解決策です。

製品仕様

このコンデンサーファンアセンブリを選ぶ理由

エアコンの性能を回復 – 故障したコンデンサーファンは、エアコンシステムが熱を効果的に放散するのを妨げます。この新しいファンは、適切な空気の流れを回復させ、冷たく一貫したエアコン性能を実現します。

エアコンシステムの損傷を防ぐ – コンデンサーの空気の流れが不十分だと、エアコンシステムが高圧で異常に動作し、コンプレッサーを損傷する可能性があります。故障したファンを早期に交換することで、エアコンシステムを保護します。

直接交換 – 元のファンの仕様に合わせて精密に設計されています。直接ボルトオン交換 – 加工は不要です。ファンモーターとブレードアセンブリが含まれています。

実証済みの互換性 – このファンは、M13Aエンジン搭載の第三世代ジムニー（1998-2018）との互換性が確認されています。この部品番号は、95560-81A00および95560-63G40の後継です。

高品質な構造 – 信頼性の高い電動モーターと耐久性のあるファンブレードで製造されており、過酷な運転条件に耐え、長寿命を提供します。

パッケージ内容

コンデンサーファンアセンブリ x 1（モーターとファンブレードを含む）。注意:  ご購入前に、ジムニーのモデルと年式との互換性を必ずご確認ください。ご注文前に、お車の純正部品番号をご確認ください。

コンデンサーファンに関するよくある誤解

神話1: 「走行中にエアコンが冷たい風を出すなら、ファンは正常だ。」
事実: コンデンサーファンは、アイドリング時または低速時に最も重要です。高速道路で自然な空気の流れが十分な場合にエアコンが機能しても、ファンは故障している可能性があります。

神話2: 「うるさいファンは掃除するだけで良い。」
事実: 研削音やきしみ音は通常、モーターのベアリングの摩耗を示しており、掃除では修理できません – ファンアセンブリを交換する必要があります。

神話3: 「12Vのファンなら、取り付けられればどれでも機能する。」
事実: コンデンサーファンは、車両の空気の流れの方向、取り付け構成、および電気仕様に一致する必要があります。不適切なファンを使用すると、冷却性能が悪化し、損傷を引き起こす可能性があります。

お客様のよくある懸念事項と当社の解決策

コンデンサーファンアセンブリの購入に関して、疑問や懸念が生じる可能性があることを理解しています。以下に、お客様が直面する最も一般的な問題に対する当社の対応を示します。

「エアコンが暖風を出すのがファンのせいか、ガス不足のせいかどうやってわかるのですか？」 – アイドリング時のみエアコンの効きが悪いが、高速道路では効く場合は、通常ファンが原因です。ガスの不足は、あらゆる条件下で冷却不良を引き起こす傾向があります。エアコンをオンにしたときにファンが回転するかどうかを確認してください。

「マルチメーターなしでファンをテストできますか？」 – エンジンをオフにし、キーをONの位置にして、エアコンをオンにします – ファンが回転しないが、エアコンクラッチのクリック音が聞こえる場合は、ファンモーターが故障している可能性が高いです。より確実なテストのために、マルチメーターでファンコネクタの電源を確認できます。

「ファンを交換すれば、エアコンは再び冷たい風を出すようになりますか？」 – ファンが唯一の問題だった場合は、はい。システムに冷媒が不足しているか、コンプレッサーが故障している場合は、ファン交換だけでは問題は解決しません。しかし、作動しないファンは、エアコンの効きが弱い最も一般的な原因の一つです。

「部品が破損して届いた場合、または品質の期待に応えなかった場合はどうなりますか？」 – お客様の時間は貴重です。すべての出荷は発送前に検査され、品質保証ポリシーで製品をサポートしています。部品が不良品として届いた場合は、すぐに交換を手配いたします。

品質保証とサービスコミットメント

品質保証:
すべてのコンポーネントは、一貫した寸法精度と材料の完全性を確保するために、管理された生産プロセスで製造されています。各ユニットは、梱包前に以下の品質チェックを受けます:

• 電気テスト – ファンモーターの動作を確認します

• バランステスト – スムーズで振動のない動作を確認します

• 寸法検査 – 取り付けポイントとコネクタのフィット感を確認します

• 表面仕上げ検査 – コンポーネントの品質を目視で確認します

梱包保護:
各コンデンサーファンは、保管中および輸送中の汚染や物理的損傷を防ぐために、個別に保護包装で密封されています。梱包には、識別しやすいように明確な部品番号ラベルが含まれています。

サービスコミットメント:

関連製品のおすすめ

コンデンサーファンを交換する際は、以下の関連コンポーネントを同時に点検し、交換を検討することをお勧めします。

エアコンコンデンサー – コンデンサーとファンは連携して機能します。コンデンサーが損傷している、詰まっている、またはフィンが曲がっている場合、ファンが新品であってもファンの効率は低下します。ジムニー1.3 16V 4x4用のアルミニウム製交換用コンデンサーが利用可能です .

ラジエーター/ラジエーター冷却ファン – ジムニーにはコンデンサーファンとラジエーターファンの両方があります。コンデンサーファンが故障している場合、ラジエーターファンも寿命の終わりに近づいている可能性があります。ジムニー（98-）1.3 16V 4WD用のアルミニウム構造のラジエーターが利用可能です 。

冷却水温度センサー（ECT） – ECTセンサーはECUに信号を送り、ファン速度を制御します。センサーが故障していると、ファン自体は良好でも、適切な温度でファンが作動しない可能性があります 。ファンが断続的にしか故障しない場合は、センサーが疑わしい可能性があります。

サーモスタット – エンジンが適切な温度に達するのを妨げる欠陥のあるサーモスタットは、ラジエーターファンが適切な時間に作動するのを妨げる可能性があります 。ファン交換後に冷却システムの不具合が続く場合は、サーモスタットを確認する必要があります。
