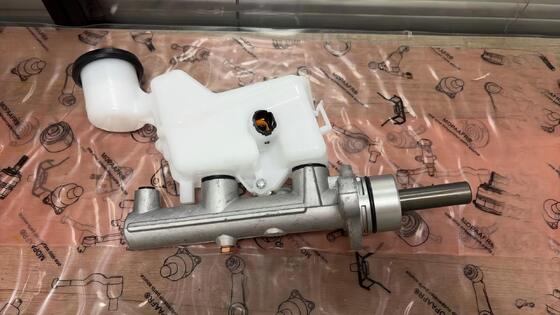

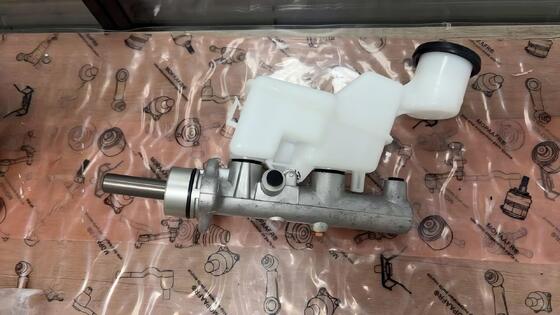

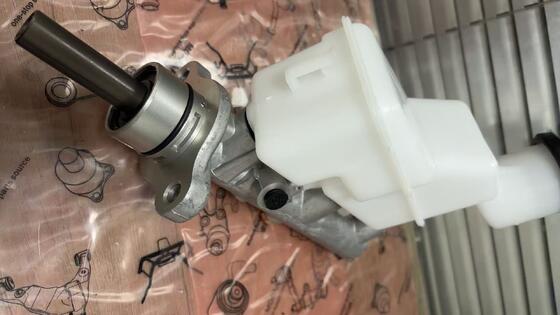

47201-42200 トヨタ RAV 4 ACA2 CLA2 ZCA2用のブレーキマスターシリンダー

製品機能説明

ブレーキマスターシリンダーは、トヨタ車のブレーキシステムにおいて重要な部品です。この油圧装置は、ブレーキペダルの機械的な力を油圧に変換し、ブレーキフルードをブレーキラインを通して各ホイールのブレーキを作動させるために分配します。トヨタRAV4 II（A2）（2000-2005）モデルでは、適切に機能するブレーキマスターシリンダーは、一貫したブレーキ性能、信頼性の高い制動力、および安全な車両操作に不可欠です。この部品は工場仕様に合わせて設計されており、適切なフィットと信頼性の高いブレーキシステム性能を保証します。ブレーキマスターシリンダーの故障の一般的な兆候以下のいずれかの症状が見られる場合は、ブレーキマスターシリンダーが故障している可能性があり、交換が必要な場合があります。

スポンジ状または柔らかいブレーキペダル:

ペダルがぐにゃぐにゃした感触で、作動する前に過度に深く踏み込まれる – これは内部シール不良またはフルードバイパスを示します。

• ブレーキペダルがゆっくりと床に沈む:停止時に圧力を保持している間もペダルが下がり続ける – これは内部漏れを示唆します。

• ブレーキフルードの漏れ:車両の下またはマスターシリンダー周辺にフルードが見られる – これは外部シール不良を示します。

• 制動力の低下:車両が通常より停止に時間がかかる – これは不十分な油圧を示唆します。

• ブレーキ警告灯:ダッシュボードの警告灯が点灯する。

• ブレーキフルードの変色:リザーバー内のフルードが暗いまたは汚れている – これは水分または粒子状の汚染を示します。

• 点検によりこれらの症状が確認された場合は、ブレーキマスターシリンダーの交換が推奨される解決策です。製品属性

部品番号

47201-42200

中間的な機械的スキルと必要な工具（フレアナットレンチ、トルクレンチ、ブレーキブリーダーキット）をお持ちの場合。

ブレーキシステム部品や油圧ラインの作業に慣れている場合。

• 作業には約1〜2時間かかります。

• プロによる取り付けを推奨します。もし:

• ブレーキシステム修理に慣れていない場合。

ブレーキブリーダーやラインの取り外しに必要な適切な工具をお持ちでない場合。

• ご自身の機械的スキルに自信がない場合。

• 注意:

• 不適切な取り付けは、ブレーキの故障、安全上の問題、および保証の問題につながる可能性があります。取り付け後、システム内の空気を抜くために、ブレーキシステム全体を適切にブリードする必要があります。適切な作動を確保するために、取り付け前にマスターシリンダーのベンチブリードが必要です。車両に指定されている正しいDOT-3またはDOT-4ブレーキフルードを使用してください。

ステップバイステップ取り付けガイドこの取り付けガイドは、ブレーキマスターシリンダーを自信を持って交換できるように設計されています。開始する前に、車両が平坦な地面に駐車され、エンジンが停止していることを確認してください。以下の工具が必要です：フレアナットレンチ、ソケットセット、トルクレンチ、ブレーキブリーダーキット、および新しいブレーキフルード。

ステップ1:

リザーバーからブレーキフルードを抜きます。こぼれたフルードを受けるために、適切な容器を下に置きます。

ステップ2:フレアナットレンチを使用して、古いマスターシリンダーからブレーキラインを取り外します。ラインのフィッティングを損傷しないように注意してください。

ステップ3:マスターシリンダーをブレーキブースターに固定している取り付けナットを取り外します。古いシリンダーを慎重に取り外します。

ステップ4:必要に応じて、リザーバーとキャップを新しいシリンダーに移します（ほとんどの新しいシリンダーにはリザーバーが含まれています）。新しいマスターシリンダーを取り付け、取り付けナットを工場出荷時のトルク仕様に締め付けます。

ステップ5:すべてのブレーキラインを再接続し、仕様に合わせて締め付けます。リザーバーに新しいDOT-3またはDOT-4ブレーキフルードを充填します。

ステップ6:取り付け前にマスターシリンダーをベンチブリードして、内部の空気を抜きます。マスターシリンダーから最も遠いホイールから始めて、ブレーキシステム全体をブリードします。ブレーキペダルの感触をテストします – しっかりとして一貫性があるはずです。

プロのヒント:新しいマスターシリンダーは、取り付け前に必ずベンチブリードして内部の空気を抜いてください – このステップはスキップできません。フレアナットレンチを使用して、ブレーキラインのフィッティングを丸めるのを避けてください。取り付け後、低速でブレーキをテストして、適切な作動と引っ張りがないことを確認してください。

パッケージ内容1 x ブレーキマスターシリンダーアセンブリ（リザーバー含む）。注意：取り付け金具およびブレーキフルードは、記載がない限り含まれていません。購入前に、お使いの車両モデル、年式、エンジン、およびABS構成との互換性を確認してください。

ブレーキマスターシリンダーに関するよくある誤解

神話1:

「ブレーキペダルがスポンジ状に感じる場合、ブレーキのブリードで直る。」

事実:ブリードは空気を抜くために必要ですが、ブリード後もスポンジ状のペダルが続く場合は、マスターシリンダーの内部シール不良を示していることが多いです。
交換後も問題が続く場合？「マスターシリンダーは、外部に漏れていない限り交換する必要はない。」

事実:マスターシリンダーは、外部に漏れがなくても内部で故障し、フルードがシールをバイパスしてブレーキ圧を低下させることがあります。
交換後も問題が続く場合？「同じピストン径のマスターシリンダーはすべて互換性がある。」

事実:マスターシリンダーは、ポート構成、取り付けポイント、リザーバー設計を含む、車両のブレーキシステムの仕様と一致する必要があります。
交換後も問題が続く場合？マスターシリンダーを交換してもブレーキの問題が続く場合？これらを確認してください:

ブレーキシステムに空気が入っていませんか？

システム全体を正しい順序で再度ブリードしてください。

1. マスターシリンダーはベンチブリードされましたか？もしされていなければ、シリンダー内に空気が閉じ込められている可能性があります。

2. ブレーキラインは適切に締め付けられていますか？緩い接続は空気が入る原因となります。

3. ブレーキブースターは機能していますか？故障したブースターは、スポンジ状ではなく、硬いペダルの原因となることがあります。

4. ブレーキホースは良好な状態ですか？膨張または損傷したホースは、ペダルの問題を引き起こす可能性があります。

5. システム内の他の場所に漏れはありませんか？ホイールシリンダーやキャリパーの漏れを確認してください。

6. 品質保証とサービスコミットメント品質保証:

各コンポーネントは、管理された生産プロセスで製造され、一貫した寸法精度と材料の完全性を保証します。各ユニットは、パッケージング前に以下の品質チェックを受けます:

寸法検査 – 主要な取り付けポイントとボア径が設計仕様に対して検証されます。
油圧シールテスト – シールの一貫性が確認されます。

• 表面仕上げ検査 – 腐食保護と表面品質が目視で検証されます。

• パッケージング保護:

• 各ブレーキマスターシリンダーは、保管中および輸送中の汚染や物理的損傷を防ぐために、個別に保護パッケージに密封されています。パッケージには、識別しやすいように明確な部品番号ラベルが含まれています。

サービスコミットメント:
コミットメント

説明

TOYOTA RAV4 ACA2 2000-2005
