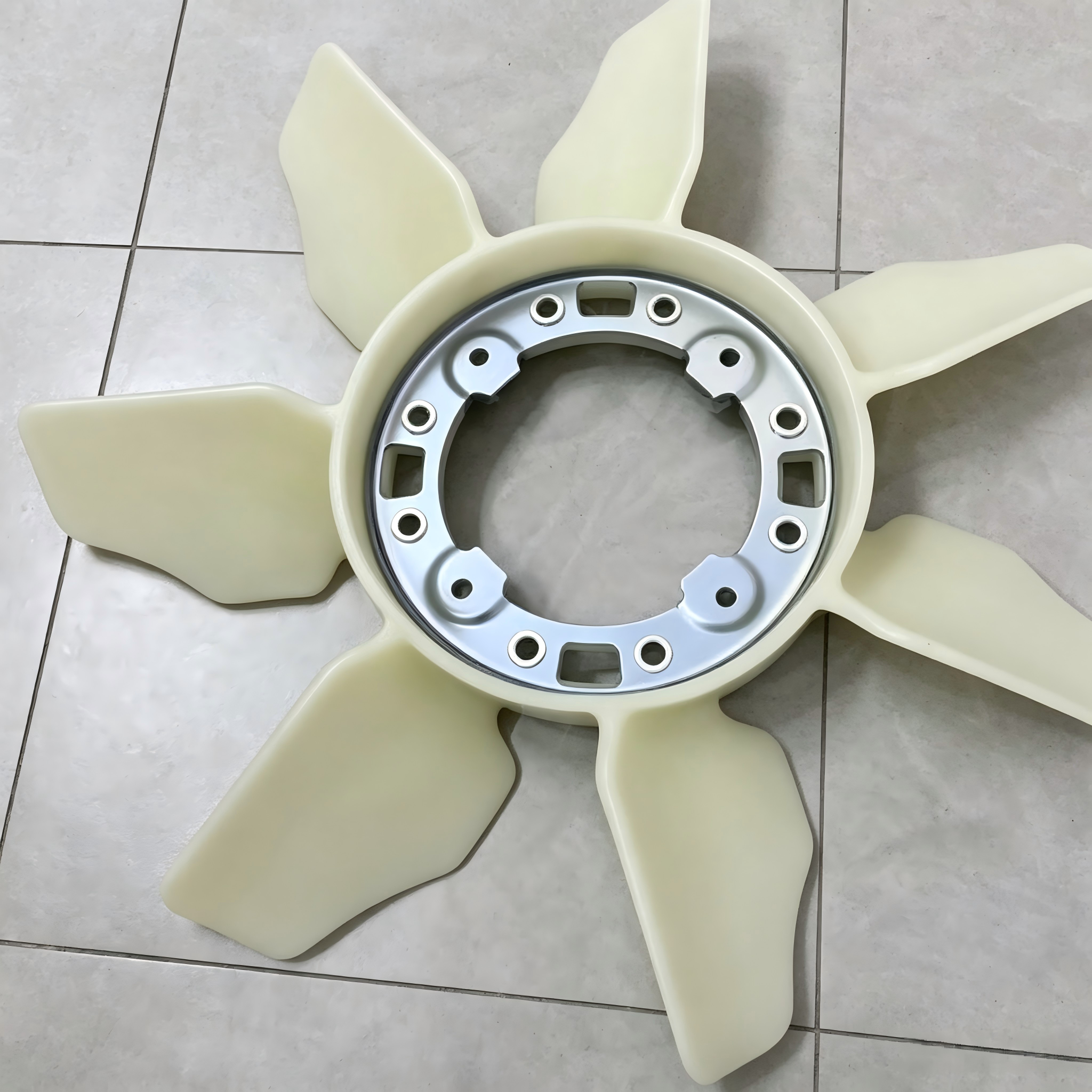

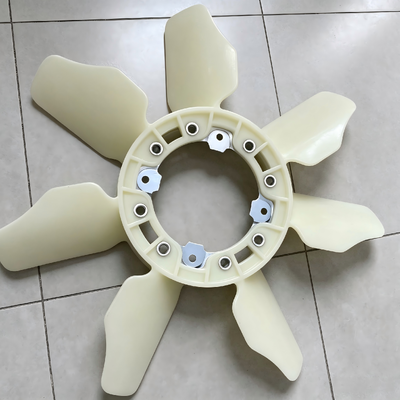

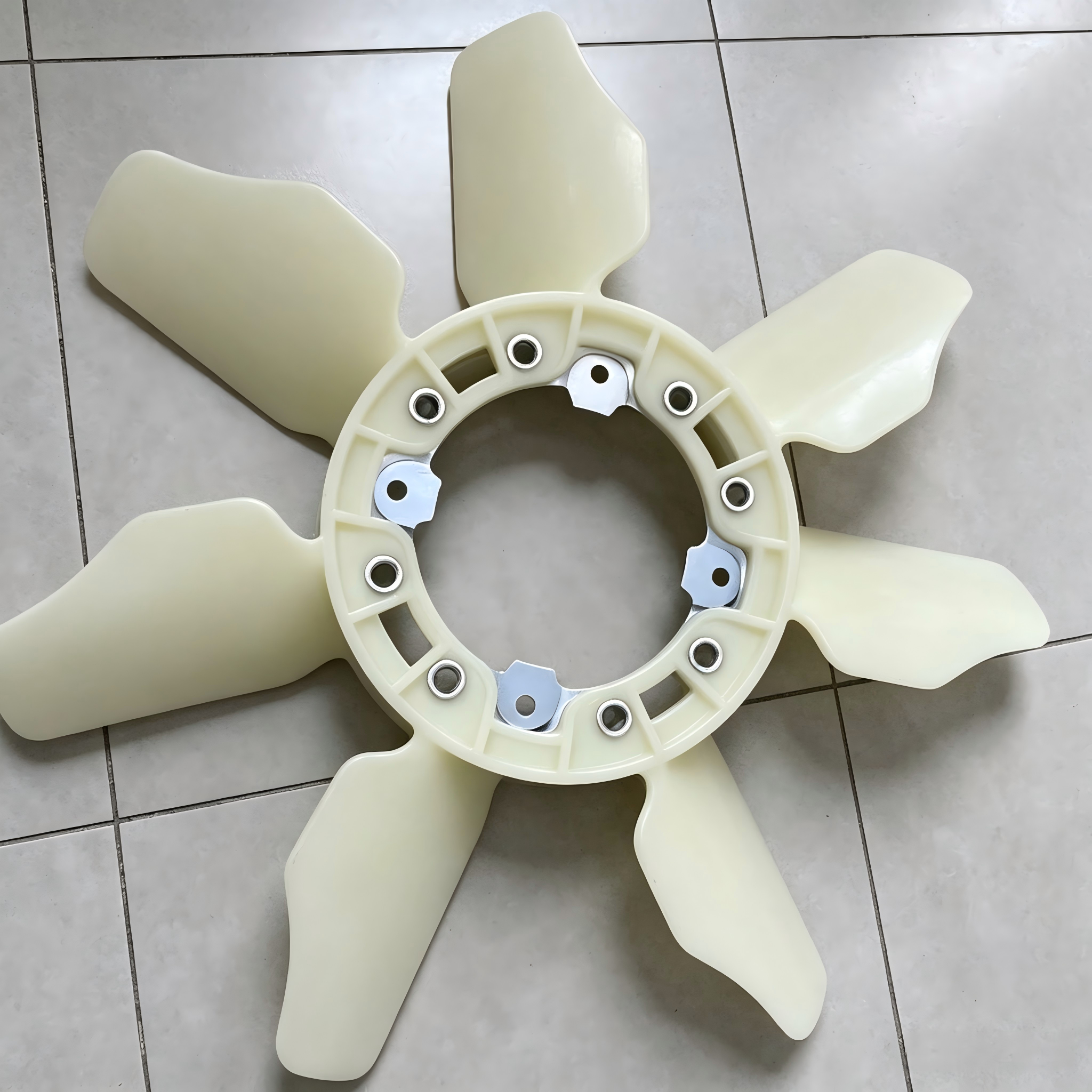

16361-0L020 FAN 163610L020 トヨタ・フォートナー・ヒルックス GGN15 KUN40

製品機能の説明

エンジン冷却ファン アセンブリは、トヨタ ディーゼル車の冷却システムの重要なコンポーネントです。その主な機能は、ラジエーターを通して空気を引き込んでエンジン冷却液から熱を放散し、最適なエンジン動作温度を維持することです。。トヨタ ハイラックスおよびハイエース モデルの場合、特に車両が静止している場合や、自然な空気の流れが不十分な低速で移動している場合には、過熱を防ぐために適切に機能するファン アセンブリが不可欠です。。このファン アセンブリは工場仕様に合わせて設計されており、適切なフィット感と信頼性の高い冷却システムの動作を保証します。

冷却ファンの故障に伴う一般的な症状

次のいずれかの症状が発生している場合は、冷却ファンが故障している可能性があり、交換が必要です。

• エンジンのオーバーヒート:特にアイドリング時や交通量が少ないときに、温度計が通常よりも上昇します。これは、ファンがラジエーターに十分な空気を取り込んでいないことを示しています。

• 冷却ファンが動作していない:エンジンが動作温度に達したとき、またはエアコンが作動したときにファンが作動しない

• ファンブレードの目に見える損傷:ファンブレードのひび割れ、破損、または欠落 - これにより振動が発生し、空気の流れが減少します。

• 異常なファンの騒音:ファンエリアからの擦れる音、こすれる音、またはガタガタ音

• ファンの振動:ファンが作動しているときに車両全体に過度の振動が感じられる

検査によってこれらの症状が確認された場合は、冷却ファン アセンブリを交換することをお勧めします。

冷却ファンの故障を診断する方法

交換品を購入する前に、次の簡単なチェックを実行して、ファンに問題があることを確認してください。

• 目視検査:ファンブレードに亀裂、損傷、欠落がないか確認してください。ファン クラッチ (装備されている場合) に液体の漏れや過剰な遊びがないか点検します。

• 動作テスト:エンジンを作動させ、動作温度に設定した状態で、ファンが回転しているかどうかを確認します。オンにならない場合は、ファンリレー、ヒューズ、冷却水温度センサーを確認してください。

• スピンテスト:エンジンを停止した状態で、ファンブレードを手で回します。過度の抵抗や遊びがなく、スムーズに回転するはずです。

• 振動チェック:回転中にファン ブレードにぐらつきがないか確認します。これは、ファンが損傷しているか、ファン クラッチが摩耗していることを示します。

この部分が最も重要な場合

この冷却ファン アセンブリは、次のような車両にとって特に重要です。

• 商業輸送または重量物の運搬に使用 - このような状況では、冷却システムへの需要が高まります。

• 暑い気候や夏の間、周囲温度が高くなると冷却需要が増加します。

• 低速走行または頻繁なアイドリングに使用 – 自然な空気の流れでは冷却が不十分

• 日常の運転に信頼性の高いエンジン冷却が不可欠なトヨタ ハイラックス ハイエース モデル

このような状況では、冷却ファンの動作が激しくなり、摩耗しやすくなるため、エンジンを確実に動作させるには定期的な検査と適時の交換が不可欠です。

製品の属性

DIY またはプロによる取り付け?

この代替品は、次の場合に DIY に適しています。

• 基本的な機械スキルと必要な工具 (ソケット セット、レンチ セット) を持っていること。

• エンジン ベイ内や冷却システム コンポーネントの作業を快適に行えます。

• 作業には約 1 ～ 2 時間かかります。

次のような場合は、専門家による取り付けをお勧めします。

• 交換には、ファン クラッチまたはファン モーター アセンブリを取り外す必要があります。

• 冷却システムの修理に慣れていない。

• あなたは機械のスキルに自信がありません。

注記：取り付けが不適切だと、ファンの損傷、エンジンの過熱、安全上の問題が発生する可能性があります。ファンが適切にバランスが取れており、しっかりと取り付けられていることを確認してください。エンジンを始動する前に、ラジエーターとシュラウドとのクリアランスを確認してください。

ステップバイステップのインストール ガイド

この取り付けガイドは、冷却ファンを自信を持って交換できるように設計されています。始動する前に、車両がエンジンを停止し、完全に冷えた状態で平地に駐車していることを確認してください。次の工具が必要になります: ソケット セット、レンチ セット、および冷却液の流出用の容器。

ステップ 1:バッテリーのマイナス端子を外します。エンジンが完全に冷えるまで待ちます。

ステップ 2:ファンシュラウドと、ファンアセンブリへのアクセスを妨げているコンポーネントをすべて取り外します。

ステップ 3:ファンブレードをファンクラッチまたはモーターに固定している取り付けボルトまたはナットを取り外します。正しく再組み立てするために方向に注意してください。

ステップ 4:古いファンブレードを慎重に取り外します。ファンのクラッチまたはモーターに磨耗や損傷がないか点検します。

ステップ5:新しいファンブレードをファンクラッチまたはモーターに取り付けます。取り付けボルトを工場出荷時のトルク仕様で締めます。

ステップ6:ファンシュラウドと取り外したコンポーネントをすべて取り付けます。バッテリーを再接続します。

重要なステップ:エンジンを始動し、ファンが振動やシュラウドとの接触がなくスムーズに回転することを確認します。冷却が適切に動作しているか確認してください。

プロのヒント:ファン ブレードを交換するときは、ファン クラッチ (装備されている場合) に液体の漏れや過剰な遊びがないか点検してください。クラッチが摩耗していると、新しいファンが正しく動作しなくなる可能性があります。ファンブレードのバランスが適切であることを常に確認してください。

パッケージ内容

1 x エンジン冷却ファンアセンブリ (ファンブレード)。注: 明記されていない限り、ファン クラッチ、ファン モーター、および取り付け金具は含まれていません。ご購入前に車種と年式の適合性をご確認ください。

冷却ファンに関するよくある誤解

通説 1:「冷却ファンは動作しなくなった場合にのみ交換する必要があります。」
事実：ファンブレードは時間の経過とともに亀裂が入ったりバランスが崩れたりして、完全に故障する前であっても振動や空気の流れの低下を引き起こす可能性があります。定期的な点検が大切です。

神話 2:「冷却システムのエア抜きをすればファンの故障は解決します。」
事実：ブリードによって空気は除去されますが、損傷または摩耗したファンを修復することはできません。ファンが故障している場合、恒久的な解決策は交換のみです。

神話 3:「冷却ファンはどれも同じです。」
事実：冷却ファンは車両固有のものであり、エンジン、ラジエーター、ファン クラッチ/モーターの仕様に適合する必要があります。このファンは、1KD-FTV、2KD-FTV、1GD-FTV、および2GD-FTVエンジンを搭載したトヨタディーゼルモデル用に特別に設計されています。。

保管と賞味期限

• 直射日光を避け、涼しく乾燥した場所に保管してください。

• 汚染を防ぐため、設置するまでコンポーネントは元のパッケージに保管してください。

• ファンブレードを落としたり衝撃を与えたりしないでください。プラスチックまたは金属のブレードはひび割れたり曲がったりする可能性があります。

• コンポーネントは、一度取り付けられると、車両のメンテナンス スケジュールに従って通常の耐用年数を持ちます。

品質保証とサービスへの取り組み

品質保証：
すべてのコンポーネントは、一貫した寸法精度と材料の完全性を確保するために、管理された生産プロセスの下で製造されています。各ユニットは梱包前に次の品質検査を受けます。

• 寸法検査 – 重要な取り付け寸法とブレードの形状が設計仕様に照らして検証されます。

• バランスチェック – ファンブレードのバランスが適切であるかどうかをチェックします。

• 表面仕上げ検査 – 表面品質とエッジ仕上げを視覚的に検証します。

包装保護:
各エンジン冷却ファンブレードは、保管中や輸送中の汚染や物理的損傷を防ぐために、保護パッケージに個別に密封されています。パッケージには、簡単に識別できるように明確な部品番号ラベルが付いています。
