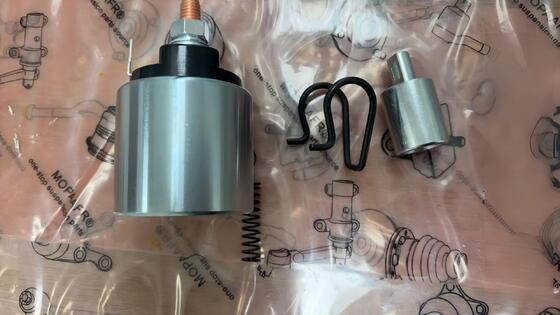

23343-8H300 スイッチアッシー-マグネティック 日産エクストレイル ティアナ 233438H300 用

製品機能説明

スターターマグネチックスイッチは、スターターソレノイドとも呼ばれ、日産車の始動システムにおいて重要な部品です。この電磁スイッチは、バッテリーとスターターモーター間の高電流電気回路を完成させること、およびスタータードライブギアをエンジンのフライホイールに機械的にかみ合わせてエンジンをクランキングさせることの2つの重要な機能を提供します。日産ティーダ J31 およびエクストレイル T30 モデルでは、正常に機能するマグネチックスイッチが、信頼性の高いエンジン始動、一貫したクランキング性能、および信頼性の高い車両操作に不可欠です。この部品は工場仕様に合わせて設計されており、適切なフィット感と信頼性の高い性能を保証します。マグネチックスイッチ故障の一般的な症状

以下の症状のいずれかが発生している場合、マグネチックスイッチが故障している可能性があり、交換が必要です。

単一の大きなクリック音のみでクランキングしない:

• キーを回すと明確なクリック音が聞こえますが、エンジンが回転しない – これはスイッチがかみ合っているが、主回路を完成させていないことを示します。全く音が出ない:

• キーを回してもクリック音もクランキング音もしない – これはスイッチに電力が供給されていないか、完全に故障していることを示唆します。始動が断続的:

• 車両が始動したりしなかったりする – これはスイッチ内部の接点が摩耗していることを示唆します。スターターは回転するがエンジンはクランキングしない:

• モーターは作動しますが、ドライブギアがフライホイールにかみ合わない – これはスイッチ内の機械的故障を示唆します。始動時の異音:

• 始動しようとすると異音がする – これはスイッチがドライブギアにかみ合っていない可能性を示唆します。焦げ臭い匂いや煙:

• スターター周辺から電気的な焦げ臭い匂いがする – これはスイッチの接点がアーク放電を起こしているか、過熱していることを示します。これらの症状が点検で確認された場合は、マグネチックスイッチの交換が推奨される解決策です。

故障したマグネチックスイッチの診断方法

交換部品を購入する前に、これらの簡単なチェックを実行して、マグネチックスイッチが問題であることを確認してください。

バッテリーテスト:

• バッテリー電圧を確認する – 健康なバッテリーは静止状態で12.6Vを示すはずです。クランキング中に電圧が大幅に低下する場合、問題はバッテリーであり、スイッチではありません。スイッチでの電圧チェック:

• キーを回したときにスイッチ端子の電圧を測定します。電圧が存在するのにスターターがクランキングしない場合は、スイッチが故障している可能性があります。クリック音を聞く:

• クランキングなしの単一の大きなクリック音は、通常、スイッチの故障または電力不足を示します。全くクリック音がない場合は、スイッチに電力が到達していないことを示唆します。目視検査:

• スイッチの配線と接続に腐食、緩み、または損傷がないか確認します。スイッチに過熱または焼損の兆候がないか点検します。ベンチテスト:

• スターターが取り外されている場合、マグネチックスイッチはベンチテストで正常な動作を確認できます。 製品属性

部品番号

重要:

電気的ショートを防ぐため、スターターの作業前には必ずバッテリーを外してください。既知の互換性のあるモデル:

モデル

このマグネチックスイッチは、

• 日産 エクストレイル T30のQR20DEおよびQR25DEエンジンに適合することが確認されています。これは

• スターター取り付け型ソレノイドスイッチであり、単独のリレーではありません。購入前に必ずVINを使用して互換性を確認してください。

•  取り付けガイドライン

一般的に必要とされる工具:

ソケットレンチセット（メトリック）

• ドライバーセット

• マルチメーター（テスト用）

• 安全手袋と保護メガネ

• 一般的な取り付け参照（必ず車両固有のサービスマニュアルに従ってください）:

ステップ

電気的ショートを防ぐため、スターターの作業前には必ずバッテリーを外してください。

• 配線の位置に注意再組み立てを確実にするために、取り外す前に配線の位置に注意してください。

• スターターモーターを確認するスイッチが取り外されている間に、スターターモーターの他の問題を確認してください。

• 取り付け面の清掃取り付けのヒントと一般的な間違い

• スターターマグネチックスイッチ交換時の間違い:

❌

間違い:

取り外し前に配線接続に注意しない、またはスターターモーターの他の故障を確認しない。✅ 正しい:

取り外し前に配線の位置に注意する制御線と主電源ケーブルは正しく再接続する必要があります。

1. スターターモーターを確認するスイッチが取り外されている間に、ブラシの摩耗、ピニオンの損傷、またはベアリングの異音がないかスターターを点検します。

2. 取り付け面の清掃スイッチとスターター本体間の良好な電気的接触を確保します。

3. 再組み立て前のテスト完全に取り付ける前に、ピニオンがかみ合っていることを確認します。

4. イグニッションスイッチを確認する新しいスイッチが作動しない場合は、イグニッション信号線をテストします。

5. ⚠️ 覚えておいてください:

スターターモーター自体が摩耗または損傷している場合、マグネチックスイッチのみを交換しても信頼性の高い始動は回復しません。スターターアセンブリ全体を点検してください。機能と機能に関する注意機能

機能上の注意

スイッチの故障は、単一クリックでクランキングしない症状、断続的な始動、または完全な故障を引き起こす可能性があります。

• スターターサービス中に、適切なかみ合いと接点動作のためにスイッチをテストする必要があります。

• パッケージ内容

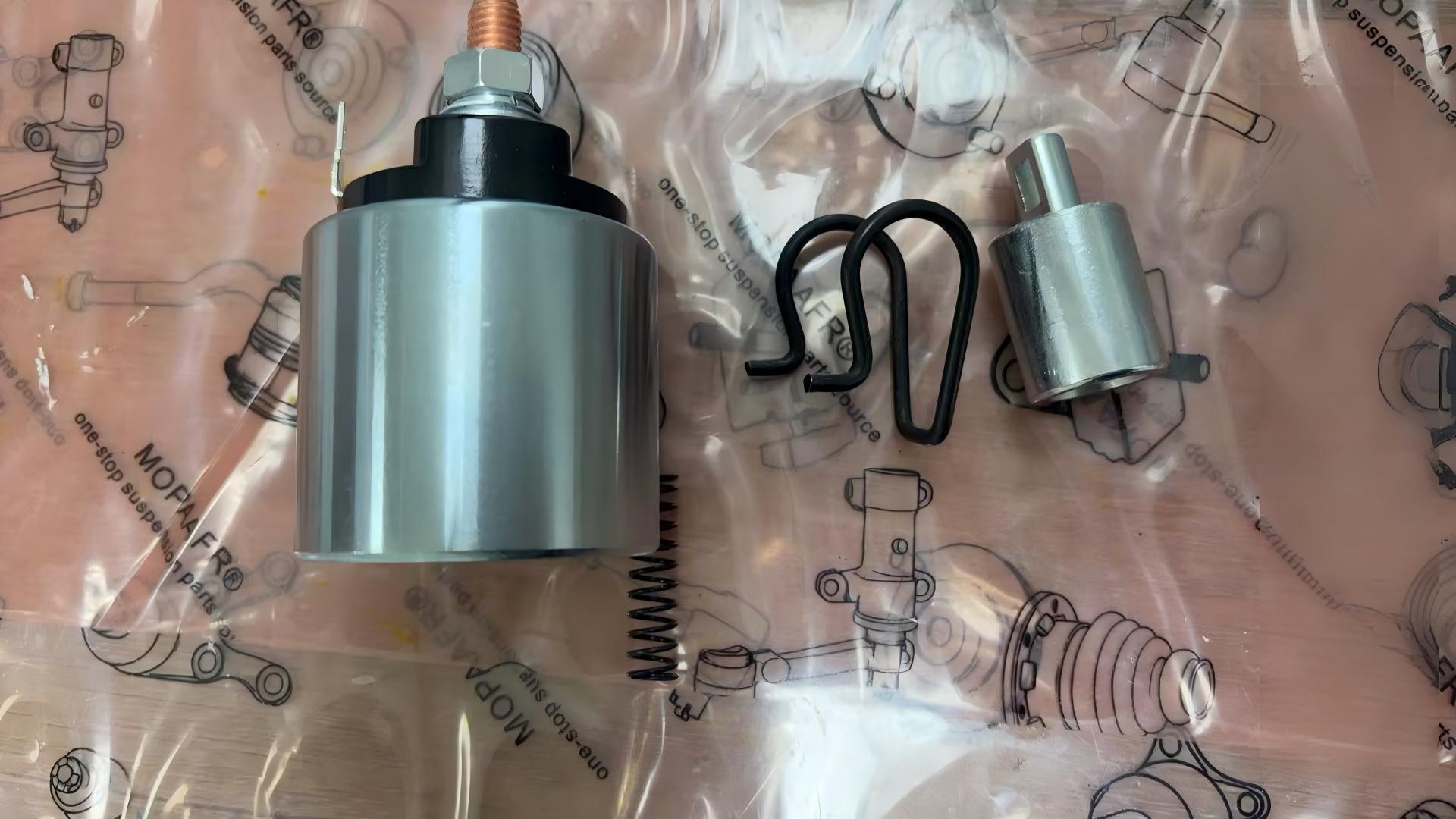

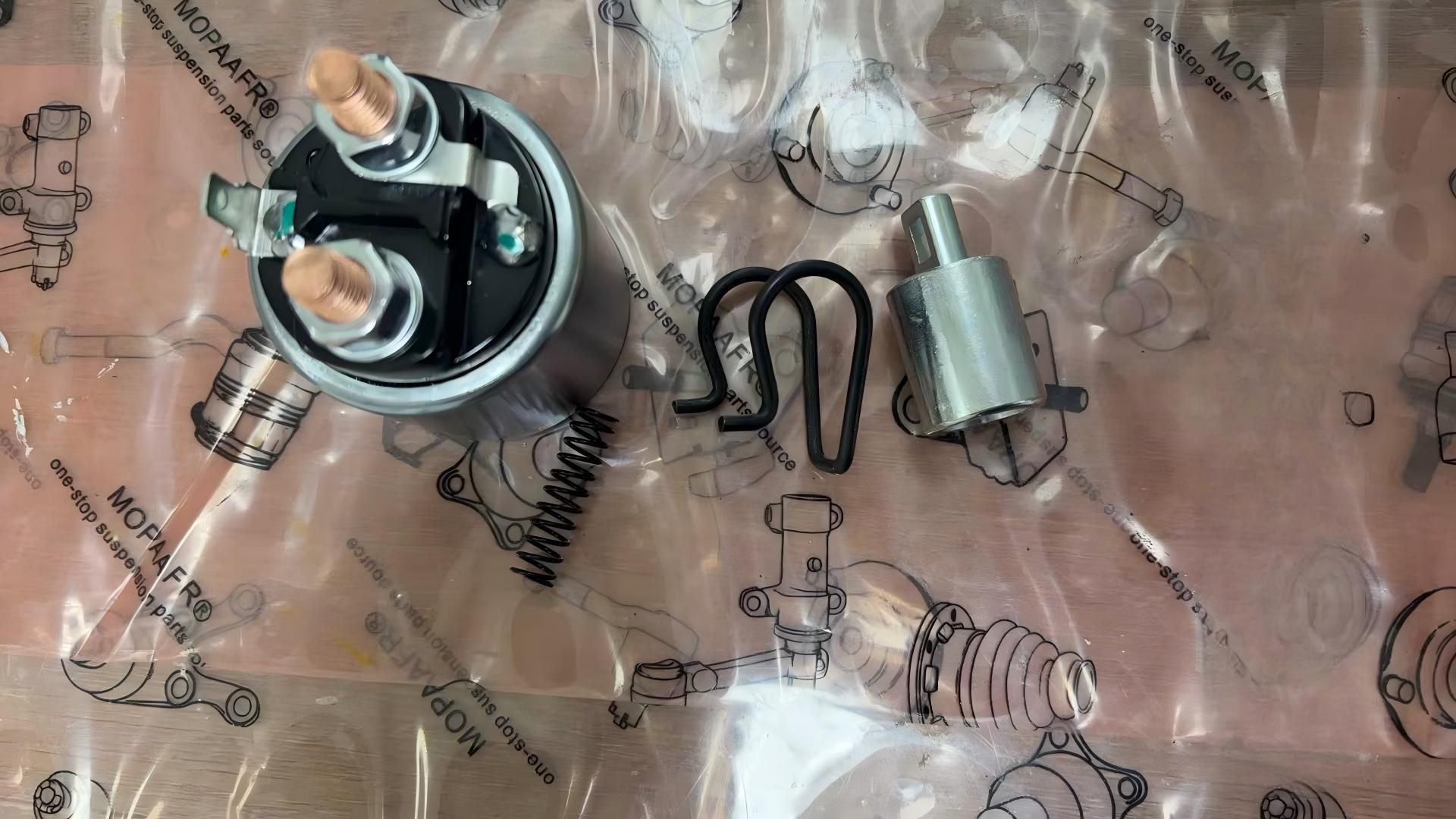

• スターターマグネチックスイッチ x 1。注意: スターターモーター、取り付けボルト、電気接続は含まれていません（記載がない限り）。購入前に、お車のモデルとエンジンとの互換性を確認してください。

一般的な顧客の懸念と当社のソリューション

マグネチックスイッチの購入に関して、質問や懸念が生じる可能性があることを理解しています。以下に、お客様が直面する最も一般的な問題への対応方法を示します。

「取り付けたのにスターターがまだ動作しない場合はどうなりますか？」

取り付け後もスターターが動作しない場合は、バッテリー電圧、アース接続、スターターリレーを確認してください。バッテリーが弱い、または接続が悪いと、スターターが正常に動作しない可能性があります。また、スターターモーターのブラシとドライブギアの摩耗も点検してください。

「スターター全体を交換せずに、マグネチックスイッチだけを交換できますか？」はい、マグネチックスイッチは独立して交換できる別個の部品です。これは、スターターアセンブリ全体を交換するよりもコスト効率の高い修理です。

「部品が緊急に必要なのですが、通常配送を待てない場合はどうなりますか？」迅速な配送オプションを提供しており、お急ぎの場合は注文を優先できます。

アフターサービスと保証当社はこの製品を品質保証でサポートします。適合または品質に関する懸念がある場合は、お気軽にお問い合わせください。24時間以内に返信いたします。

関連製品のおすすめ

スターターマグネチックスイッチを交換する際は、同時に以下の関連部品を点検し、交換を検討することをお勧めします。

スターターモーターアセンブリ——

スターターが摩耗している場合は、全体交換の方がコスト効率が高い場合があります

バッテリー——バッテリーが弱いとスターターシステムに負担がかかります。必要に応じてテストして交換してください

イグニッションスイッチ——スターターに信号を送ります。摩耗または故障している場合は交換してください

スターターリレー——スターターの作動を制御します。始動の問題が続く場合は点検してください
