製品機能の説明

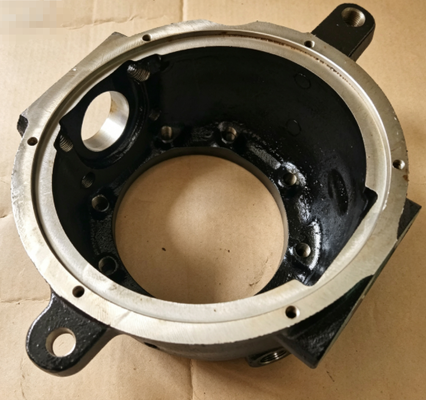

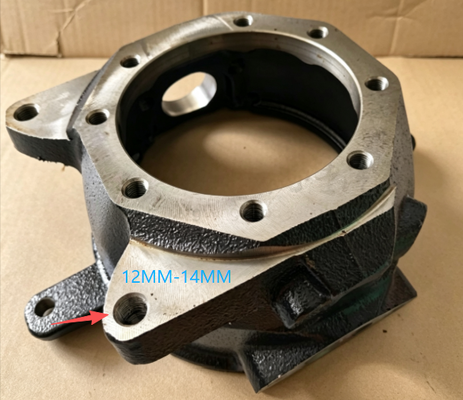

ステアリング ナックル (部品番号 43211-60111 RH / 43212-60111 LH) は、トヨタ ランド クルーザー 70 シリーズのフロント アクスルおよびステアリング システムの重要な構造コンポーネントです。その主な機能は、ステアリング回転のピボット ポイントを提供しながら、前輪ハブとブレーキ アセンブリをサポートすることです。ナックルはホイールハブをステアリングリンケージおよびサスペンションコンポーネントに接続し、車両重量による垂直荷重とコーナリング中の横力の両方に耐えます。ソリッド フロント アクスルを装備したランド クルーザー 70 シリーズ モデルの場合、正確なステアリング制御、安定したハンドリング、および安全な車両操作には、適切に機能するステアリング ナックルが不可欠です。このコンポーネントは工場仕様に合わせて設計されており、適切なフィット感と信頼性の高いパフォーマンスを保証します。

ステアリングナックルの故障によく見られる症状

以下の症状のいずれかが発生している場合は、ステアリング ナックルが故障している可能性があり、交換が必要です。

• ステアリングの過度の遊びまたは緩み:ホイールが反応する前にステアリングホイールに過剰な遊びがある – これはナックルベアリングまたはキングピンブッシュが摩耗していることを示しています

• 回転時に「カタカタ」「カタカタ」という異音が発生する:ステアリングを切ったり段差を乗り越えたりするときに金属的なカタカタ音やポップ音 – これはナックルコンポーネントの摩耗または取り付けの緩みを示唆しています

• 不均一または不規則なタイヤの摩耗:フロントタイヤに不均一な摩耗パターン、特にカッピングやスカロップが見られます。これはナックルまたはアライメントの問題を示しています。

• ステアリングのふらつきまたは戻り不良:車両が直線道路でふらつく、またはステアリングが適切にセンターに戻らない - これはナックルの固着または摩耗を示唆しています

• ナックルに目に見える損傷または亀裂:検査により、ナックル本体に亀裂、深い錆、または衝撃による損傷が発見されました。これは構造上の欠陥を示しています。

• ナックル部からのグリス漏れ：ナックルまたはスイベルハウジングの周りに目に見えるグリース – これはシールの摩耗またはコンポーネントの損傷を示します

点検によりこれらの症状が確認された場合は、ステアリングナックルの交換が推奨される解決策です。

ステアリングナックルの故障を診断する方法

交換品を購入する前に、次の簡単なチェックを実行して、ステアリング ナックルに問題があることを確認してください。

• 目視検査:ホイールを取り外し、車両を安全に支えた状態で、ナックルに亀裂、深い錆、衝撃による損傷、またはスイベルハウジング領域の周囲のグリースの漏れがないかどうかを検査します。

• ステアリングプレイテスト:前輪を地面に置いた状態で、ナックルとステアリング リンケージを観察しながら、助手にステアリング ホイールをわずかに左右に回してもらいます。ホイールが反応する前の過剰な動きは摩耗を示します。

• ジャックテスト:フロントアクスルを上げてスタンドで支えます。タイヤの上下を掴んで揺らしてみてください。過度の動きは、ナックルベアリングまたはキングピンブッシュの摩耗を示している可能性があります。

• 路上テスト:低速で走行し、8 の字旋回を行います。フロントエンドからカタカタ音やポップ音を確認します。ステアリングのふらつきや戻り不良に注意してください。

この部分が最も重要な場合

このステアリング ナックルは、次のような車両にとって特に重要です。

• オフロード走行や起伏の多い地形で使用 - これらの条件では、フロントアクスルとステアリングコンポーネントに大きな衝撃荷重がかかります。

• 重い荷物を積んだり牽引したりする場合 - 重量が増えるとナックルやステアリング システムへのストレスが増大します。

• 道路状況の悪い地域での走行 - ポットホールや荒れた路面により、ナックルコンポーネントの摩耗が促進されます

• 元のナックルコンポーネントが時間の経過とともに摩耗した走行距離の多い車両

このような状況では、ステアリング ナックルの動作が激しくなり、摩耗しやすくなるため、信頼性の高いステアリングと安全性を確保するには、定期的な点検と適時の交換が不可欠です。

製品の属性

設置ガイドライン

通常必要なツールは次のとおりです。

• ソケットレンチセット（メトリック、強力型）

• トルクレンチ

• ボールジョイントセパレーター

• ベアリングプレス/ドリフトセット

• 安全手袋と目の保護具

一般的な取り付けに関する参考資料 (必ず車両固有のサービスマニュアルに従ってください):

重要：

• この手順には特殊なツールと経験が必要です。不適切な取り付けはステアリングの故障につながる可能性があります。

• ホイールベアリングとシールは必ず交換してください新しいナックルを取り付けるとき。

• ホイールアライメントの確認と調整取り付け後。

• 手順について不明な点がある場合は、資格のある整備士にご相談ください。

パッケージ内容

• 1 × ステアリングナックル (右手 43211-60111 または左手 43212-60111)

• 部品番号ラベル付きの保護パッケージ

注記：ホイールベアリング、シール、取り付け金具は含まれておりません。必要に応じて別途ご注文ください。

点検とメンテナンスの推奨事項

ステアリングナックルは、フロントアクスルの整備中に検査する必要があります。亀裂、損傷、または異常なステアリング動作の兆候は、検査または交換の必要性を示しています。

ナックルの交換が必要である可能性があることを示す一般的な指標は次のとおりです。

検査チェックリスト:

• ナックルハウジングに亀裂、腐食、損傷がないか点検します。

• ホイールベアリングの遊びと状態を確認してください。

• スピンドルとブッシュの摩耗を点検します。

• ステアリングのコンポーネントに遊びや損傷がないか確認します。

メンテナンスのヒント:

• 新しいナックルを取り付けるときに、ホイールベアリングとシールを交換します。

• ナックル交換後はホイールアライメントを行ってください。

• ベアリングの整備中にスピンドルブッシュを検査してください。

交換後もまだ問題がありますか?

ステアリングナックルを交換しましたが、まだ問題がありますか?以下を確認してください。

1. 車両は非 ABS であることが確認されましたか?– ABS 車両に取り付けると取り付けに問題が発生します

2. ホイールベアリングは交換されましたか？– 新しいナックルの古いベアリングは早期に故障する可能性があります

3. スピンドルブッシュは検査されましたか?– ブッシュが磨耗するとステアリングの遊びが発生します

4. ホイールアライメントは実施されましたか?– ナックル交換後はステアリングジオメトリをリセットする必要があります

5. すべての留め具は正しく締め付けられていましたか?– 不適切なトルクはコンポーネントの緩みを引き起こし、安全上のリスクを引き起こします

6. タイロッドやドラグリンクが磨耗していませんか？– ステアリングコンポーネントが摩耗するとふらつきが発生する

7. ホイールベアリングのプリロードは適切ですか?– 不適切なプリロードはノイズや早期故障の原因となります

品質保証とサービスへの取り組み

品質保証：
すべてのコンポーネントは、一貫した寸法精度と材料の完全性を確保するために、管理された生産プロセスの下で製造されています。各ユニットは梱包前に次の品質検査を受けます。

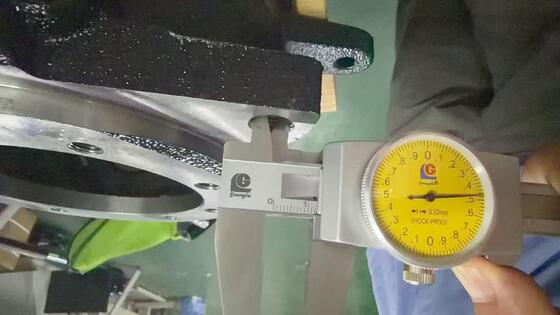

• 寸法検査 - 重要な取り付けポイント、スピンドルの寸法、ベアリングシートが設計仕様に照らして検証されます。

• 材料検証 - 鋼の硬度と冶金がテストされます

• 表面仕上げ検査 - 表面品質とねじ山の状態を視覚的に確認します。

• 梱包検査 - 各ユニットは保護梱包で密封されています

包装保護:
各ステアリングナックルは、保管中や輸送中の汚染や物理的損傷を防ぐために、保護パッケージで個別に密封されています。パッケージには、簡単に識別できるように明確な部品番号ラベルが付いています。

サービスへの取り組み:

関連製品の推奨事項

ステアリングナックルを交換する場合は、以下の関連部品も同時に点検・交換を検討することをお勧めします。
