製品機能の説明

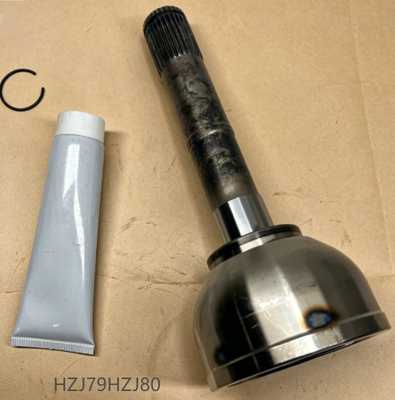

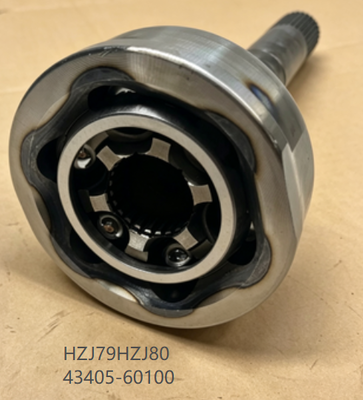

フロント アクスル アウター シャフト (部品番号 43405-60100) は、トヨタ ランド クルーザー 70 シリーズのフロント アクスルおよびドライブトレイン システムの重要なコンポーネントです。その主な機能は、フロントディファレンシャルから前輪ハブに回転トルクを伝達し、四輪駆動運転時に前輪への動力伝達を可能にすることです。このアウター シャフト アセンブリには、アウトボード (車輪) 側にバーフィールド等速 (CV) ジョイントが組み込まれており、前輪の操舵角に対応しながらシャフトがスムーズに動力を伝達することができます。ソリッド フロント アクスルを装備したランド クルーザー 70 シリーズ モデルの場合、適切に機能するアウター アクスル シャフトは、信頼性の高い 4 輪駆動の係合、スムーズな動力供給、車両の安全な操作に不可欠です。このコンポーネントは工場仕様に合わせて設計されており、適切なフィット感と信頼性の高いパフォーマンスを保証します。

DIY 診断ガイド

フロントアクスルアウターシャフトの交換が必要かどうかを判断する方法:

次の一般的な兆候を探してください。

1. 回すとカチカチ音がする– 急旋回時、特に低速時に金属的なクリック音

2. 運転中の振動– 床またはハンドルを通して振動が感じられ、速度が上がるにつれて大きくなります

3. グリース漏れ– 破れたCVブーツから内側のホイールハウスにグリースが飛び散った

4. 前輪の遊びが大きすぎる– 手で揺するとホイールが動き、CV ジョイントの磨耗を示します

5. フルロック時のステアリング操作が難しい– ステアリングをフルロックしたときのぎりぎり感や締め付け感

💡簡単な検査:車両を平地に置き、ステアリングホイールを完全にロックし、前車軸ブーツに亀裂、裂け目、またはグリースの漏れがないか点検します。狭い円を低速で試運転し、クリック音を聞いてください。ジャッキアップしたときに前輪に過剰な遊びがある場合は、バーフィールド ジョイントが摩耗している可能性があります。

製品の属性

コンポーネントの位置とコア機能

位置：フロント アクスル アウター シャフトは、フロント アクスル ハウジングとステアリング ナックル アセンブリの内側にあります。フロントディファレンシャルサイドギア (内側) からアクスルハウジングを通って伸び、ステアリングナックルに出てホイールハブ (外側) に接続されます。 Birfield CV ジョイントはステアリング ナックル アセンブリ内に配置され、ナックル スピンドルとオイル シール リテイナーによって囲まれています。

接続:シャフトのインボード端はスプラインを介してフロントディファレンシャルサイドギヤと噛合します。アウトボード端 (CV ジョイント ハウジング) は、ホイール ハブ ドライブ フランジのスプラインと噛み合います。 CV ジョイントにより、ステアリング ナックルが旋回してステアリングを操作しながら、シャフトが回転することができます。シャフトはナックルスピンドル内のブッシュで支持され、両端はオイルシールでシールされています。ドライブ フランジ (ロッキング ハブではない) を備えたモデルでは、外側のスプラインがドライブ フランジと直接噛み合います。

コア機能:外側のアクスル シャフトは 2 つの重要な機能を果たします。(1) 四輪駆動動作のためにフロント ディファレンシャルから前輪ハブに回転トルクを伝達すること、および (2) バーフィールド CV ジョイントを介して等速動力伝達を維持しながら前輪の操舵を可能にすることです。 CV ジョイントにより、さまざまなステアリング角度で振動や拘束のないスムーズな動力伝達が可能になります。このシャフトはドライブ フランジのみを使用する用途向けに特別に設計されており、外側のスプライン ピッチが異なるため、自動または手動ロック ハブでは機能しません。

この部分が最も重要な場合

このフロント アクスル アウター シャフトは、次のような車両にとって特に重要です。

• オフロード走行や起伏の多い地形で使用 - これらの条件では、フロントアクスルとCVジョイントに大きな衝撃と関節負荷がかかります。

• 頻繁に 4WD モードで操作される - フロントアクスルを介した一定のパワー伝達により、シャフトスプラインと CV ジョイントコンポーネントの摩耗が加速します。

• 重い荷物や牽引による運転 - 重量が増えるとドライブトレインへのストレスが増加します

• 元のアクスルコンポーネントが時間の経過とともに摩耗した走行距離の多い車両

• 外スプラインがハブフランジに直接噛み合うドライブフランジ装着車

このような状況では、アウター アクスル シャフトの動作が激しくなり、摩耗しやすくなるため、信頼性の高い 4WD の動作と安全性を確保するには、定期的な検査と適時の交換が不可欠です。

設置ガイドライン

通常必要なツールは次のとおりです。

• ソケットレンチセット（メトリック、強力型）

• トルクレンチ

• ボールジョイントセパレーター

• ベアリングプレス/ドリフトセット

• 安全手袋と目の保護具

一般的な取り付けに関する参考資料 (必ず車両固有のサービスマニュアルに従ってください):

重要：

• この手順には特殊なツールと経験が必要です。不適切に取り付けると、駆動力が失われたり、ステアリングが故障したりする可能性があります。

• CVブーツとグリスは必ず交換してください新しいアクスルシャフトを取り付けるとき。

• ドライブフランジを確認してください摩耗や損傷のために。

• ホイールアライメントを実行するフロントアクスル整備後。

• 手順について不明な点がある場合は、資格のある整備士にご相談ください。

インストールのヒントとよくある間違い

フロントアクスルアウターシャフトを交換する際の間違い:

❌間違っている：このシャフトをロッキングハブとともに使用しようとしているか、ドライブフランジの互換性を確認していません。

✅正しい：

1. ドライブフランジの互換性を確認する– このシャフトは機能しますドライブフランジのみ(43421-60030、43421-60060)、自動または手動ロックハブは付属しません。

2. CVブーツとグリスは必ず交換してください– 使用済みのブーツを使用した新しいシャフトは早期に故障します。

3. ドライブフランジのスプラインを確認してください– ドライブフランジのスプラインが摩耗すると、新しいアクスルシャフトが損傷します。

4. 適切なツールを使用する– アクスルシャフトをハンマーで所定の位置に押し込まないでください。これにより、CV ジョイントとベアリングが損傷します。

5. ホイールアライメントを実行する– フロントアクスルの整備後にステアリングジオメトリをリセットする必要があります。

⚠️覚えて：ロッキングハブ装着車にこのシャフトを装着すると、スプラインが噛み合わなくなり、4WDの機能が失われます。。

パッケージ内容

1 x フロントアクスルアウターシャフト (部品番号 43405-60100)。注意：ご購入前に、車両のモデルと構成との互換性をご確認ください。

アフターサービスと保証

この商品は弊社の品質保証対象商品です。適合性や品質に関してご質問や問題がある場合は、ご連絡ください。24時間以内に対応いたします。
