製品機能説明

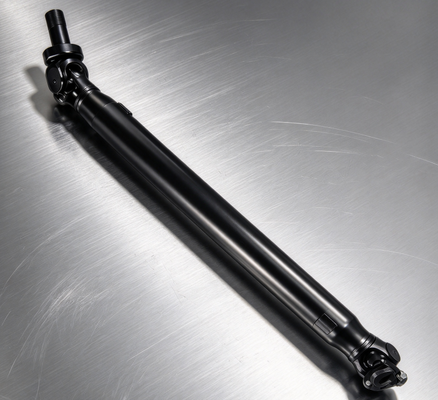

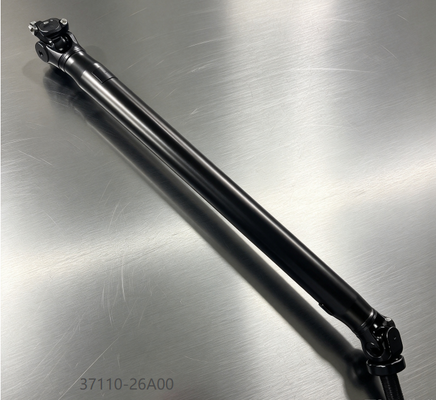

リアプロペラシャフト（部品番号37110-26A00）は、トヨタ・ハイエースの駆動系において重要な部品です。主な機能は、トランスミッションまたはトランスファーケースからリアディファレンシャルに回転動力を伝達し、後輪を駆動して車両を前進させることです。このプロペラシャフトアセンブリは、トランスミッションのアウトプットとリアアクスルディファレンシャルを接続し、ユニバーサルジョイントを介してトルクを伝達します。ユニバーサルジョイントは、サスペンションの動きや駆動系の角度変化に対応します。互換性のあるディーゼルエンジンおよびガソリンエンジンを搭載したトヨタ・ハイエースモデルでは、正常に機能するリアプロペラシャフトが、スムーズな動力伝達、振動のない作動、信頼性の高い車両性能に不可欠です。

プロペラシャフトの故障の一般的な兆候

以下のいずれかの症状が見られる場合は、リアプロペラシャフトが故障しており、交換が必要な可能性があります。

• 加速時の振動:車両速度の上昇とともに増大する、特に加速時に顕著な振動。これはユニバーサルジョイントの摩耗またはシャフトのバランスの崩れを示唆します。

• シフト時のガタガタ音またはノッキング音:ギアを入れるときや加速/減速時に聞こえる金属的なガタガタ音またはノッキング音。これはユニバーサルジョイントベアリングまたはスプラインの摩耗を示唆します。

• 車体下部からのキーキー音またはチッチッ音:車両速度の変化とともに変化するリズミカルなキーキー音またはチッチッ音。これはユニバーサルジョイントベアリングの乾燥または摩耗を示唆します。

• 特定の速度で悪化する振動:特定の速度範囲で最も顕著になる振動。これはシャフトの曲がりまたはバランスウェイトの脱落を示唆します。

• シャフトの目に見える損傷または錆:シャフトチューブまたはユニバーサルジョイントのへこみ、深い錆、または損傷が点検で明らかになる。

• ユニバーサルジョイントからのグリース漏れ:ユニバーサルジョイントキャップの周りに見えるグリース。これはシール材の摩耗またはジョイント部品の損傷を示唆します。

点検によりこれらの症状が確認された場合は、リアプロペラシャフトの交換が推奨される解決策です。

故障したプロペラシャフトの診断方法

交換部品を購入する前に、プロペラシャフトが問題であることを確認するために、これらの簡単なチェックを実行してください。

• 目視点検:車両を安全にリフトアップし、プロペラシャフトにへこみ、深い錆、または損傷がないか点検します。ユニバーサルジョイントにグリース漏れや過度の遊びがないか確認します。

• ユニバーサルジョイントの遊びテスト:各ユニバーサルジョイントの近くでプロペラシャフトを掴み、前後方向に回転させてみてください。過度の遊びや動きは、ユニバーサルジョイントベアリングの摩耗を示します。

• 振動ロードテスト:様々な速度で走行し、振動が最も顕著になる速度範囲を記録します。速度とともに変化し、床やシートを通して感じられる振動は、プロペラシャフトの問題を示唆することがよくあります。

• 振れ測定:ダイヤルゲージを使用して、シャフトを回転させながらシャフトの振れを測定します。過度の振れは、シャフトの曲がりまたはユニバーサルジョイントの摩耗を示します。

製品属性

不適切な取り付けは、駆動系の振動や安全上の問題につながる可能性があります。取り付け後、すべてのファスナーが指定トルクで締め付けられていることを確認してください。ユニバーサルジョイントの適切な可動範囲とシャフトのバランスを確認してください。振動のない作動を確認するためにロードテストを実施する必要があります。この部品番号は主に以下の車種と互換性があります。トヨタ・ハイエース / レジアスエース 200系 2WD（2輪駆動）ロングホイールベース / スーパーロングホイールベースモデル（例：ハイルーフコミューター14人乗りまたは大型バンモデル）。製造年:主に以下の期間に製造されたモデル2004年8月から2013年12月（初期および中期モデル）。一般的なシャシーコード:TRH221K、TRH223B、TRH224W、KDH220K、KDH222Bなど（以下のエンジンを搭載）。2.7L 2TR-FEガソリンエンジンまたは2.5T / 3.0TディーゼルエンジンDIYまたはプロによる取り付け？

この交換は、以下の場合にDIYに適しています。

後輪駆動車の駆動系部品の整備経験がある。

• トルクレンチ、ジャッキスタンド、基本的なハンドツールにアクセスできる。

• 平坦な場所で車両を安全にリフトアップし、サポートできる。

• 以下の場合にプロによる取り付けを推奨します。

プロペラシャフトの取り外しと取り付けに慣れていない。

• ユニバーサルジョイントとフランジボルトの取り外しに必要な工具を持っていない。

• 駆動系ファスナーを指定トルクで締め付けることや、駆動系の角度を確認することに自信がない。

• 注意:

不適切な取り付けは、駆動系の振動や安全上の問題につながる可能性があります。取り付け後、すべてのファスナーが指定トルクで締め付けられていることを確認してください。ユニバーサルジョイントの適切な可動範囲とシャフトのバランスを確認してください。振動のない作動を確認するためにロードテストを実施する必要があります。コンポーネントの場所とコア機能

場所:

リアプロペラシャフトは車両の下部にあり、トランスミッションまたはトランスファーケースのアウトプット（前方）からリアディファレンシャルへのインプット（後方）まで縦方向に伸びています。トランスミッションの延長ハウジングとリアアクスルディファレンシャルの間に位置し、後方ではディファレンシャルピニオンフランジによって支持されています。接続:

プロペラシャフトの前端は、ユニバーサルジョイントとスリップヨークまたはフランジを介して、トランスミッションまたはトランスファーケースのアウトプットシャフトに接続されます。後端は、ユニバーサルジョイントとフランジを介してリアディファレンシャルピニオンフランジに接続されます。ユニバーサルジョイントにより、サスペンションの動きや駆動系の角度変化に対応しながら動力を伝達できます。コア機能:

リアプロペラシャフトは、トランスミッションからリアディファレンシャルへの回転動力を伝達する主要なリンクとして機能します。バランスとスムーズな回転を維持しながら、高いトルク負荷を処理する必要があります。各端のユニバーサルジョイントにより、リアサスペンションの動きに合わせてシャフトが角度を変えることができ、バインディングなしで動力伝達が維持されます。スリップヨーク（装備されている場合）は、サスペンションの圧縮と伸長に伴うドライブシャフトの長さの変化を可能にします。パッケージ内容

リアプロペラシャフトアセンブリ x 1（部品番号 37110-26A00）。注意：取り付けボルト、ナット、ワッシャー、ユニバーサルジョイントのスナップリングは、明記されていない限り含まれていません。購入前に、お使いの車両モデルおよび年式との互換性を必ずご確認ください。

プロペラシャフトに関する一般的な誤解

神話1:

プロペラシャフトはめったに交換する必要がない。事実:
速度とともに増大し、床やシートを通して感じられる振動は、ホイールバランスだけでなく、摩耗したプロペラシャフトによっても引き起こされる可能性があります。駆動系の点検を実施する必要があります。神話2:

どのプロペラシャフトでも適合する。事実:
速度とともに増大し、床やシートを通して感じられる振動は、ホイールバランスだけでなく、摩耗したプロペラシャフトによっても引き起こされる可能性があります。駆動系の点検を実施する必要があります。神話3:

振動は常にホイールバランスの問題である。事実:
速度とともに増大し、床やシートを通して感じられる振動は、ホイールバランスだけでなく、摩耗したプロペラシャフトによっても引き起こされる可能性があります。駆動系の点検を実施する必要があります。交換後も問題が続く場合？

プロペラシャフトを交換しても問題が続く場合は、以下を確認してください。

マーキングは一致していましたか？

1. – 不適切な位相は振動を引き起こしますセンターベアリングは正しく取り付けられましたか？

2. – ドレン穴は下向きである必要がありますフランジボルトは正しく締め付けられましたか？

3. – ボルトの緩みは振動と安全上のリスクを引き起こしますジョイント角度は確認されましたか？

4. – 不適切な角度は振動を引き起こしますトランスミッションリアシールは漏れていますか？

5. – シールの損傷はオイル漏れを引き起こしますバランスウェイトは存在しますか？

6. – バランスウェイトの欠落は振動を引き起こしますディファレンシャルピニオンベアリングは摩耗していますか？

7. – ベアリングの摩耗は振動と騒音を引き起こします品質保証とサービスコミットメント

品質保証:

各コンポーネントは、制御された生産プロセスのもとで製造され、一貫した寸法精度と材料の完全性を保証します。各ユニットは、梱包前に以下の品質チェックを受けます。
寸法検査 – 設計仕様に対して、重要な寸法、フランジボルトパターン、およびスプライン数が検証されます

• バランス試験 – シャフトアセンブリは、スムーズな作動のために動的にバランス調整されます

• ユニバーサルジョイント検査 – ベアリングキャップは、スムーズな回転と適切なフィット感についてチェックされます

• 表面仕上げ検査 – チューブ表面とフランジ面は目視で検証されます

• 梱包保護:

各プロペラシャフトは、保管中および輸送中の汚染や物理的損傷を防ぐために、個別に保護包装で密封されます。包装には、識別を容易にするための明確な部品番号ラベルが含まれています。
サービスコミットメント:

コミットメント
