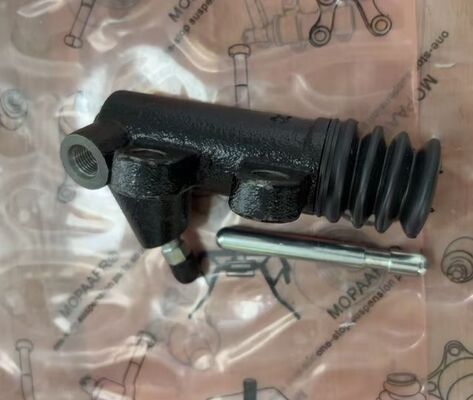

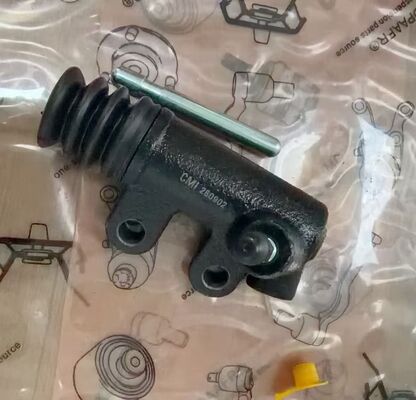

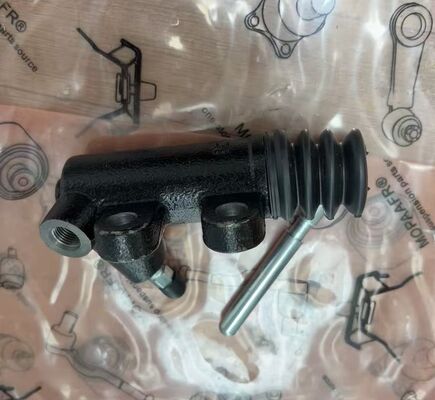

31470-42020 トヨタ Rav 4 2.0L用のクラッチスレーブシリンダー

製品機能説明

クラッチスレーブシリンダーは、トヨタ車の油圧クラッチシステムの重要なコンポーネントです。この油圧アクチュエーターは、クラッチマスターシリンダーからの液圧を機械的な動きに変換し、ペダルを踏んだときにクラッチフォークを押してクラッチを切断します。トヨタRAV4および互換性のあるモデルでは、適切に機能するスレーブシリンダーは、スムーズなギアチェンジ、一貫したクラッチペダルの感触、および信頼性の高いクラッチ操作に不可欠です。このコンポーネントは工場仕様に合わせて設計されており、適切なフィットと信頼性の高い油圧性能を保証します。クラッチスレーブシリンダーの故障の一般的な症状間違い:

スポンジ状またはソフトなクラッチペダル:

ペダルがぐにゃぐにゃでしっかりとした抵抗がない – これはシステム内の空気または内部シール不良を示します。

• ギアチェンジの困難:ギアがスムーズに噛み合わない、または噛み合わない – これはクラッチが完全に切れていないことを示唆しています。

• クラッチフルード漏れ:スレーブシリンダー、ベルハウジング、または車両の下に目に見えるフルード – これはシールの摩耗を示します。

• クラッチペダルがゆっくりと床に沈む:圧力を保持するとペダルが下がる – これは内部漏れを示唆しています。

• クラッチフルードレベルの低下:目に見える外部漏れがないのに説明のつかないフルードの損失 – これは内部シール不良の可能性があります。

• これらの症状が点検で確認された場合は、クラッチスレーブシリンダーの交換を推奨します。故障したクラッチスレーブシリンダーの診断方法

交換品を購入する前に、スレーブシリンダーが問題であることを確認するために、これらの簡単なチェックを実行してください。

目視点検:

スレーブシリンダーのプッシュロッドと油圧ライン接続周辺のフルード漏れを確認してください。ゴム製ダストブーツの損傷や湿気がないか点検してください。

• ペダル感触テスト:エンジンをオフにしてクラッチペダルを踏んでください – スポンジ状に感じたり、ゆっくりと沈んだりする場合は、スレーブシリンダーが故障している可能性があります。

• フルードレベルチェック:クラッチフルードリザーバーのレベルを確認してください – 目に見える外部漏れがないのに低下し続ける場合は、スレーブシリンダーが内部で漏れている可能性があります。

• エア抜きテスト:クラッチシステムをエア抜きするとペダルの感触が一時的に改善される場合は、スレーブシリンダーが空気の侵入源である可能性があります。

• 製品属性部品番号

31470-42020

故障したスレーブシリンダーはフルードのバイパスと空気の侵入を許し、クラッチ操作を損ないます。この新しいシリンダーは、適切な油圧を回復し、一貫したクラッチ感触とスムーズなシフトを実現します。

フルード漏れを解消摩耗したシールはフルード漏れを引き起こし、他のコンポーネントを損傷し、クラッチ性能を低下させる可能性があります。この新しいシリンダーは、漏れのない操作のために新しいシールを備えています。

直接交換元のシリンダー仕様に一致するように精密に設計されています。直接ボルトオン交換 – 加工は不要です。

実証済みの互換性トヨタRAV4 I (XA10) 1994-2000、SXA10/SXA11シャーシおよび3S-FEエンジンとの互換性が確認されています。間違い:

過酷な運転条件に耐え、長寿命を提供する耐久性のある素材で製造されています。パッケージ内容

クラッチスレーブシリンダーアセンブリ x 1。注意:  ご購入前に、お使いの車両モデルおよび年式との互換性を確認してください。DIYまたはプロによる取り付け？

この交換は、以下の場合にDIYに適しています。

基本的な機械的スキルと必要な工具（ソケットセット、フレアナットレンチ、ブレーキブリーダーキット）をお持ちの場合。

車両の下での作業や油圧クラッチコンポーネントの取り扱いに慣れている場合。

作業時間は約1～2時間です。

• 以下の場合、専門家による取り付けを推奨します。

• 油圧クラッチシステムの修理に慣れていない場合。

• クラッチシステムのエア抜きに必要な工具をお持ちでない場合。

ご自身の機械的スキルに自信がない場合。

• 注意:

• 不適切な取り付けは、クラッチの故障や安全上の問題につながる可能性があります。取り付け後、クラッチ油圧システムは、すべての空気を除去するために適切にエア抜きする必要があります。車両に指定されている正しいクラッチフルードを使用してください。

• ステップバイステップの取り付けガイド

この取り付けガイドは、クラッチスレーブシリンダーを自信を持って交換できるように設計されています。開始する前に、車両が平坦な地面に駐車され、エンジンがオフになっていることを確認してください。以下の工具が必要です：ソケットセット、フレアナットレンチ、ブレーキブリーダーキット、クラッチフルード。ステップ1:

車両を安全に持ち上げ、ジャッキスタンドで支えてください。トランスミッションハウジングにあるクラッチスレーブシリンダーを見つけてください。

ステップ2:

こぼれたフルードを受けるために、適切な容器を下に置いてください。フレアナットレンチを使用して、古いシリンダーから油圧ラインを取り外してください。ステップ3:

スレーブシリンダーをトランスミッションハウジングに固定している取り付けボルトを取り外してください。古いシリンダーを取り外してください。ステップ4:

取り付け面を徹底的に清掃してください。新しいスレーブシリンダーを取り付け、取り付けボルトを工場出荷時のトルク仕様に締め付けてください。ステップ5:

油圧ラインを再接続し、しっかりと固定されていることを確認してください。クラッチフルードリザーバーを新しいフルードで補充してください。ステップ6:

クラッチペダルをポンピングし、スレーブシリンダーのブリーダーバルブを開いて空気を除去することにより、クラッチ油圧システムをエア抜きしてください。重要なステップ:

取り付け後、クラッチペダルの感触をテストしてください – しっかりとして一貫性があるはずです。シリンダー接続周辺のフルード漏れを確認してください。スムーズなシフトを確認するために車両をロードテストしてください。プロのヒント:

クラッチスレーブシリンダーを交換する際は、油圧ホースを点検し、摩耗している場合は交換することを推奨します。常に新しいクラッチフルードを使用し、システムを適切にエア抜きしてください。クラッチスレーブシリンダーに関する一般的な誤解

神話1:「フルードが漏れていないなら、スレーブシリンダーは大丈夫だ。」

事実:

スレーブシリンダーは、外部漏れなしに内部で故障する可能性があります。スポンジ状のペダルやギアチェンジの困難は、目に見えるフルードの損失がなくても発生する可能性があります。神話2:
クラッチスレーブシリンダー交換時の間違い:事実:

エア抜きは空気を除去しますが、摩耗した内部シールを修理することはできません。シリンダーが故障している場合、交換が唯一の恒久的な解決策です。神話3:
クラッチスレーブシリンダー交換時の間違い:事実:

スレーブシリンダーは車種固有であり、車両のクラッチシステムの仕様と一致する必要があります。正しい部品を使用することで、適切なフィットと機能が保証されます。取り付けのヒントと一般的な間違い
クラッチスレーブシリンダー交換時の間違い:❌間違い:

取り付け後にクラッチシステムを適切にエア抜きしない。

✅

正しい:常にクラッチシステムをエア抜きする油圧システム内の空気は、スポンジ状のペダルやクラッチの不完全な切断を引き起こす可能性があります。

フレアナットレンチを使用する油圧ライン継手の丸みを防ぎます。

1. 新しいフルードを使用する古いフルードには、シールを損傷する可能性のある水分が含まれている場合があります。

2. プッシュロッドを確認するプッシュロッドがクラッチフォークに正しくセットされていることを確認してください。

3. 漏れを確認するエア抜き後、すべての接続部からフルードが漏れていないか点検してください。

4. ⚠️覚えておいてください:

5. 適切にエア抜きされたクラッチシステムは、しっかりとした一貫性のあるペダルの感触をもたらします。ペダルがスポンジ状に感じたり、床まで下がったりする場合は、システムにまだ空気が残っている可能性があります。点検とメンテナンスの推奨事項

クラッチスレーブシリンダーは、定期的なクラッチシステムメンテナンスの一部として定期的に点検する必要があります。漏れの兆候や異常なペダルの感触は、点検または交換の必要性を示します。スレーブシリンダーの交換が必要になる可能性のある一般的な兆候:

兆候

説明フルード漏れ

トランスミッションハウジングまたは車両の下にクラッチフルードが見える

スポンジ状またはソフトなクラッチペダルがないか確認してください。

• メンテナンスのヒント:

• 漏れや内部摩耗の兆候がある場合は、クラッチスレーブシリンダーを交換してください。

• スレーブシリンダーを交換する際は、クラッチマスターシリンダーと油圧ラインを点検してください。

• 車両のマニュアルに指定されている正しいクラッチ/ブレーキフルードを使用してください。

油圧コンポーネントを交換した後は、クラッチシステムをエア抜きしてください。

• 交換後も問題が続く場合

• クラッチスレーブシリンダーを交換したが、まだ問題がありますか？これらを確認してください:

• システムは適切にエア抜きされましたか？

• システム内の空気は、スポンジ状のペダルやシフトの問題を引き起こす可能性があります。

クラッチマスターシリンダーは正しく機能していますか？

故障したマスターシリンダーは同様の症状を引き起こす可能性があります。

1. プッシュロッドは正しくセットされていますか？不適切な取り付けは、不正確なクラッチ作動を引き起こす可能性があります。

2. クラッチフォークは摩耗または損傷していますか？摩耗したフォークはクラッチエンゲージに影響を与える可能性があります。

3. クラッチフルードは正しいタイプですか？指定されているDOT 3またはDOT 4を使用してください。

4. 油圧ラインに漏れはありますか？システム内のどこかに漏れがあると、ペダルの問題が発生する可能性があります。

5. 品質保証とサービスコミットメント品質保証:

6. 各コンポーネントは、一貫した寸法精度と材料の完全性を確保するために、管理された生産プロセスで製造されています。各ユニットは、パッケージング前に以下の品質チェックを受けます。寸法検査 – 設計仕様に対して、重要な取り付けポイントとボアサイズが検証されます。

油圧シールテスト – シール完全性が確認されます。

表面仕上げ検査 – 腐食保護と表面品質が目視で検証されます。
パッケージ保護:

• 各クラッチスレーブシリンダーは、保管中および輸送中の汚染や物理的損傷を防ぐために、個別に保護パッケージに密封されています。パッケージには、識別しやすいように明確な部品番号ラベルが含まれています。

• サービスコミットメント:

• コミットメント

説明
販売前サポート

適合性確認サポート – ご注文前に互換性を確認するお手伝いをします。
