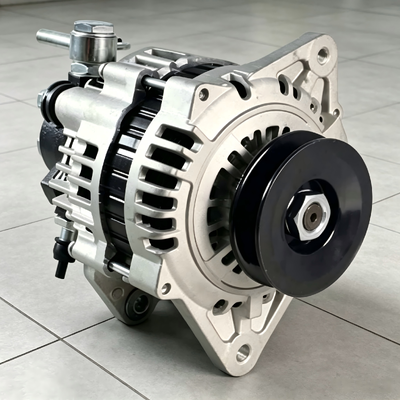

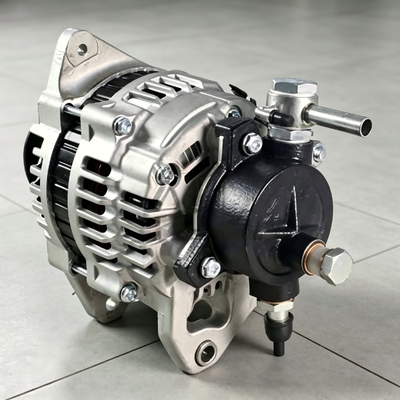

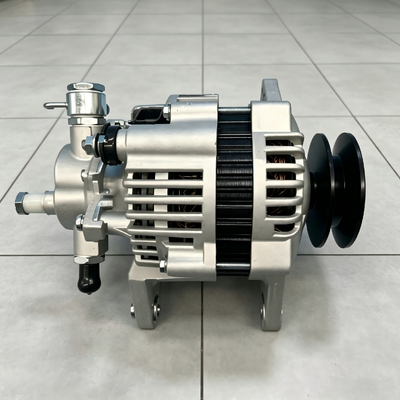

オルタネーター 8972402700, 8972402701 12V/60A/1PK いすゞ TF ピックアップ LR160502, LR160502B用

製品機能の説明

オルタネーター アセンブリは、いすゞ車の電気システムの重要なコンポーネントです。その主な機能は、エンジンからの機械エネルギーを電気エネルギーに変換し、エンジンの動作中にバッテリーを再充電し、すべての電気コンポーネントに電力を供給することです。いすゞ TF ピックアップの場合、バッテリー充電を維持し、確実に始動し、車両の電気システムをサポートするには、適切に機能するオルタネーターが不可欠です。このオルタネーターは工場仕様に合わせて設計されており、適切なフィット感と信頼性の高い性能を保証します。このユニットは 12V で 60 アンペアを供給し、シングル リブ設計の V ベルト プーリーを備えています。

DIY 診断ガイド

オルタネーターの交換が必要かどうかを判断する方法:

次の一般的な兆候を探してください。

1. バッテリー警告灯– 走行中にダッシュボードのバッテリー/充電警告灯が点灯する

2. 薄暗い照明またはちらつきのある照明– 夜間、ヘッドライトや室内灯が暗い、またはちらつく

3. バッテリーが弱っている、または切れている– 充電してもバッテリーが繰り返し空になる

4. 異音– オルタネーター領域からの鳴き声、ゴリゴリ音、またはガタガタ音

5. 電気部品の故障– ラジオ、ダッシュボード、またはその他の電子機器が不安定に動作する

💡簡単な検査:エンジンを始動した状態で、マルチメーターを使用してバッテリー電圧を確認します。健全なオルタネーターはバッテリー端子で約 13.5V ～ 14.5V を維持する必要があります。電圧が 13V 未満または 15V を超える場合は、オルタネーターまたは電圧レギュレーターが故障している可能性があります。また、ベルトの磨耗を検査し、オルタネーターのプーリーが自由に回転することを確認します。

製品の属性

インストールのヒントとよくある間違い

オルタネーター交換時の間違い:

❌間違っている：オルタネーターを取り外す前にバッテリーを取り外していないか、ドライブベルトを締めすぎています。

✅正しい：

1. 必ず最初にバッテリーを外してください– 電気ショートやオルタネーターまたは車両電子機器への損傷を防ぎます。

2. ベルトの張りを確認する– 締めすぎるとオルタネーターのベアリングが損傷する可能性があります。締め付けが不十分だとベルトスリップや帯電不良の原因となります。

3. ベルトを点検する– ドライブベルトが磨耗、ひび割れ、光沢がある場合は交換してください。

4. 充電電圧を確認する– 取り付け後、バッテリーの電圧 (13.5 ～ 14.5V) をチェックして、適切に充電されていることを確認します。

5. バッテリーを確認してください– バッテリーが弱っている、または故障していると、オルタネーターの問題が発生する可能性があります。

⚠️覚えて：正しく取り付けられたオルタネーターは、エンジンの作動中に 13.5 ～ 14.5 V で充電されます。電圧がこの範囲外の場合は、オルタネーターまたは電圧レギュレーターが故障している可能性があります。

 設置ガイドライン

通常必要なツールは次のとおりです。

• ソケットレンチセット（ミリ）

• ベルトテンショナーツールまたはプライバー

• マルチメーター（電圧チェック用）

• 安全手袋と目の保護具

一般的な取り付けに関する参考資料 (必ず車両固有のサービスマニュアルに従ってください):

重要：

• オルタネーターを作業する前に必ずバッテリーを外してください電気ショートを防ぐため。

• ドライブベルトを締めすぎないでください– 過剰な張力はオルタネーターのベアリングを損傷する可能性があります。

• ベルトの状態を確認し、磨耗や亀裂があれば交換してください。

• 手順について不明な点がある場合は、資格のある整備士にご相談ください。

インストールのヒントとよくある間違い

オルタネーター交換時の間違い:

❌間違っている：オルタネーターを取り外す前にバッテリーを取り外していないか、ドライブベルトを締めすぎています。

✅正しい：

1. 必ず最初にバッテリーを外してください– 電気ショートやオルタネーターまたは車両電子機器への損傷を防ぎます。

2. ベルトの張りを確認する– 締めすぎるとオルタネーターのベアリングが損傷する可能性があります。締め付けが不十分だとベルトスリップや帯電不良の原因となります。

3. ベルトを点検する– ドライブベルトが磨耗、ひび割れ、光沢がある場合は交換してください。

4. 充電電圧を確認する– 取り付け後、バッテリーの電圧 (13.5 ～ 14.5V) をチェックして、適切に充電されていることを確認します。

5. バッテリーを確認してください– バッテリーが弱っている、または故障していると、オルタネーターの問題が発生する可能性があります。

⚠️覚えて：正しく取り付けられたオルタネーターは、エンジンの作動中に 13.5 ～ 14.5 V で充電されます。電圧がこの範囲外の場合は、オルタネーターまたは電圧レギュレーターが故障している可能性があります。

業界の知識

いすゞディーゼルオルタネーターシステムの概要:

オルタネーター (8972402701) は、V ベルトを介してエンジンによって駆動され、12 V、60 A の充電出力を提供します。エンジン速度が変化しても安定した充電電圧を維持するために、内部電圧レギュレーターを備えて製造されています。

重要な情報:

• 部品番号:8972402701、8972402700 および 8972402702 と相互参照

• 出力：12V、60A

• プーリー:Vベルト 1本リブ

• エンジンの互換性:4JH1-TC、4KH1

共通のサービス慣行:

• 定期メンテナンス中に充電電圧 (13.5 ～ 14.5V) をテストします。

• ドライブベルトが摩耗していないか点検し、張力が適切かどうかを確認します。

• オルタネーターの問題を診断する前に、バッテリーの状態を確認してください。

パッケージ内容

• 1 × オルタネーターアセンブリ

• 部品番号ラベル付きの保護パッケージ

注記：取り付け金具やドライブベルトは付属しておりません。

点検とメンテナンスの推奨事項

オルタネーターは、電気システムの定期メンテナンスの一環として定期的に検査する必要があります。充電システムの問題の兆候は、検査または交換の必要性を示しています。

オルタネーターの交換が必要になる可能性があることを示す一般的なインジケーターは次のとおりです。

検査チェックリスト:

• エンジンを作動させた状態でバッテリーの充電電圧を確認します (13.5 ～ 14.5V が予想されます)。

• ドライブベルトに摩耗、亀裂、光沢がないか点検します。

• オルタネーターのプーリーが適切に位置合わせされ、スムーズに回転するかどうかを確認します。

• 電気接続に腐食や緩みがないか検査します。

メンテナンスのヒント:

• 定期メンテナンス中に充電電圧をテストします。

• ドライブベルトは、推奨される間隔で、または摩耗した場合には交換してください。

• バッテリー端子を清潔でしっかりとした状態に保ってください。

• 充電システムの問題に迅速に対処し、バッテリーの消耗や電気的故障を回避します。

交換後もまだ問題がありますか?

オルタネーターを交換しましたが、まだ充電の問題がありますか?以下を確認してください:

1. バッテリーの状態は良好ですか?– バッテリーが弱っている、または故障していると、オルタネーターの問題が発生する可能性があります

2. ドライブベルトは適切に張られていますか?– ベルトが緩んでいると滑りが発生し、充電不良が発生します

3. 電気接続はしっかりしていてきれいですか?– 接続が緩んでいたり腐食していると電圧降下が発生します

4. 充電電圧は正しいですか？– エンジンが作動している状態では 13.5 ～ 14.5V である必要があります

5. 寄生ドレインはありますか?– エンジンがオフのときに電力を消費する電気コンポーネント

6. グラウンドはきれいでしっかりしていますか?– 不適切なアースは充電システムのパフォーマンスに影響を与えます

7. 電圧調整器は機能していますか?– オルタネーターに組み込まれています。レギュレータの故障により電圧が不正確になる

アフターサービスと保証

この商品は弊社の品質保証対象商品です。適合性や品質に関してご質問や問題がある場合は、ご連絡ください。24時間以内に対応いたします。

おすすめ関連商品

スターターモーター——関連する電気部品。始動の問題が発生したかどうかを検査する

ドライブベルト（Vベルト）——オルタネーターを駆動する消耗品。ひび割れ、光沢、摩耗がある場合は交換してください

アイドラプーリー——ドライブベルトをサポートします。ベアリングの異音やぐらつきがある場合は交換してください

ベルトテンショナーアセンブリ——アセンブリを完全に交換することで、ベルトの張力が正しく一貫していることが保証されます。

オルタネーター取り付けブラケット——亀裂や伸びは位置ずれの原因となります。破損した場合は交換してください
