製品機能説明

燃料フィルターエレメントは、トヨタ製ディーゼルエンジンの燃料システムにおいて重要な部品です。その主な機能は、ダスト、錆、汚れなどの固体汚染物質を、高圧噴射システムに到達する前にディーゼル燃料から除去することです。トヨタ ハイラックス ヴィーゴ、ハイエース KDH200、フォーチュナー、イノーバの1KD-FTV（3.0L）および2KD-FTV（2.5L）ディーゼルエンジン搭載モデルでは、適切に機能する燃料フィルターエレメントは、インジェクターや燃料ポンプを早期摩耗から保護し、一貫した燃料供給を維持し、信頼性の高いエンジン性能を確保するために不可欠です。この燃料フィルターエレメントは、工場仕様に合わせて設計されており、適切なフィット感と信頼性の高いろ過性能を保証します。

燃料フィルターエレメントの不具合の一般的な症状

以下の症状のいずれかが発生している場合、燃料フィルターエレメントが詰まっているか、故障している可能性があり、交換が必要です。

• エンジンの出力低下:特に負荷がかかった状態や加速時に、顕著な出力低下が見られます。これはフィルターが燃料の流れを制限するために発生します。

• 始動困難:特に車両が停車していた後、クランキングが長引くか、始動しないことがあります。これは燃料不足を示しています。

• アイドリング不調またはミスファイア:負荷がかかるとエンジンが不均一に作動したり、ミスファイアしたりします。これは燃料供給の一貫性の欠如を示唆しています。

• 排気ガスからの黒煙:加速時に過剰な黒煙が発生します。これは燃料の流れの制限による不適切な空燃比を示している可能性があります。

• エンジンストール:走行中にエンジンが予期せずストールすることがあります。これは断続的な燃料不足を示している可能性があります。

• 定期メンテナンス:燃料フィルターは定期的なメンテナンス部品であり、メーカー推奨のサービス間隔に従って交換する必要があります。

注意: エンジンの最適な性能を確保し、燃料噴射システムを保護するために、燃料フィルターは定期的に点検し、推奨されるサービス間隔で交換する必要があります。

故障した燃料フィルターエレメントの診断方法

交換部品を購入する前に、これらの簡単なチェックを実行して、燃料フィルターが問題であることを確認してください。

• 目視検査:燃料フィルターハウジングに損傷、腐食、漏れの兆候がないか確認してください。燃料ラインと接続部の状態を点検してください。

• 整備履歴の確認:車両のメンテナンス記録を確認してください。推奨間隔内に燃料フィルターが交換されていない場合は、交換時期です。

• 性能テスト:負荷がかかった状態でのエンジン性能を監視してください。加速時やヒルクライム時に一貫して出力低下やミスファイアが発生する場合、燃料の制限が原因である可能性が高いです。

• 燃料システムチェック:ディーゼル燃料の品質が疑わしい場合、または不明な供給元から給油した場合は、予防措置としてフィルターを点検・交換する必要があります。

いつ交換すべきか？

以下の症状のいずれかが発生した場合は、燃料フィルターエレメントの交換を検討してください。

• エンジンの性能問題（加速不良、アイドリング不調、出力低下など）

• エンジンが始動しにくい、特に長期間停車していた後

• 排気ガスからの黒煙またはエンジンのストール

• 低品質または汚染されたディーゼル燃料で走行していた

• 長期間燃料フィルターを交換しておらず、走行距離が多い

• メーカーのスケジュールに従って定期的な予防メンテナンスを行っている

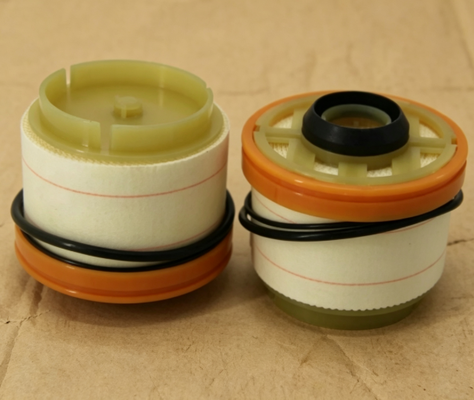

注意: この燃料フィルターエレメントは、1KD-FTV（3.0L）および2KD-FTV（2.5L）ディーゼルエンジンを搭載したトヨタ ハイラックス ヴィーゴ（2005-2015）、ハイエース KDH200（2005-2013）、フォーチュナー（2005-2015）、イノーバ（2009-2016）モデルと互換性があります。OE部品番号23390-0L041は適用可能な番号として確認されており、23390-0L010、23390-0L020、23390-0L030と互換性があります。これはカートリッジタイプのフィルターエレメントで、外径83.5-84mm、内径31-39mm、高さ75-77mmの寸法で、ガスケット/シールが付属しています。購入前に車両のモデルと年式を確認してください。

製品属性

注記:

• このフィルターエレメントは、トヨタ ハイラックス ヴィーゴ、フォーチュナー、ハイエース、イノーバの1KD-FTVおよび2KD-FTVエンジン搭載車に適合することが確認されています。設置ガイドライン

• 購入前に必ずVINで適合を確認してください。設置ガイドライン

• 一般的に必要とされる工具:

ソケットレンチセット（メトリック）

フィルターレンチまたはストラップレンチ（該当する場合）

• 燃料用ドレンパン

• 清潔な糸くずの出ない布

• 安全手袋と保護メガネ

• 一般的な設置参照（常に車両固有のサービスマニュアルに従ってください）:

• ステップ

手順

常にフィルターに付属の新しいシールリングを使用してください。

• システムをプライミングする際は、清潔なディーゼル燃料を使用してください。ディーゼル燃料は引火性があります。換気の良い場所で、火気から離れて作業してください。

• いずれかのステップに自信がない場合は、資格のある整備士に相談してください。

• 購入ガイド

• 23390-0L070と23390-0L041は同じ製品ではありません。どちらも非常に似た外観の純正トヨタ製ディーゼル燃料フィルターエレメントですが、2つの異なる世代に属しており、寸法、互換性のあるエンジン、適用可能なモデル年式が明確に異なります。

主な違いの比較

属性

旧バージョン / 前世代ディーゼルフィルター

設置と使用に関する推奨事項わずかな寸法差

ペーパーエレメントの高さと内径/外径は非常に近い（通常、外径約89mm、高さ約110mm）。一部の非OEMフィルターベースでは、無理に装着できる場合もありますが、OEMハウジングのOリングと内部の溝には微妙な違いがあります。

新しいエンジンには古いバージョンを絶対に使用しないでください

お乗りの車両が2015年以降のモデルで、2.4T/2.8Tエンジン（1GD/2GD）を搭載している場合は、必ず

絶対

に古い23390-0L041を使用しないでください。新しい高圧コモンレールシステムは、ディーゼル燃料中の不純物や水分に非常に敏感です。古いフィルターエレメントは必要なろ過精度を満たしておらず、高価なインジェクターの詰まりや損傷を容易に引き起こす可能性があります。古いエンジンに新しいバージョンを使用するかどうかはベースによります一部のオーナーは、古い1KDモデルに23390-0L070を使用しています。新しいフィルターエレメントはより優れたろ過性能を提供するため、一部の互換性のあるベースでは交換が可能です。ただし、安全のため、常に車両のOEMマニュアルまたはVINに厳密に合わせてください。

エレメントとアセンブリ：どちらをいつ交換するか？

定期メンテナンス：エレメントのみ交換:

定期メンテナンスの場合、通常は内部のエレメントのみを交換する必要があります（エレメント、例：23390-0L041または23390-30200）。

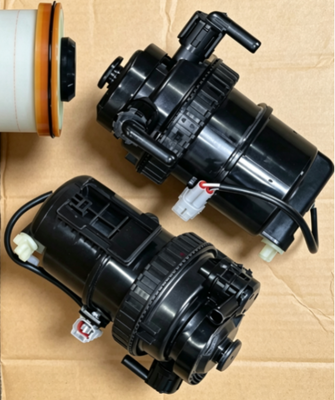

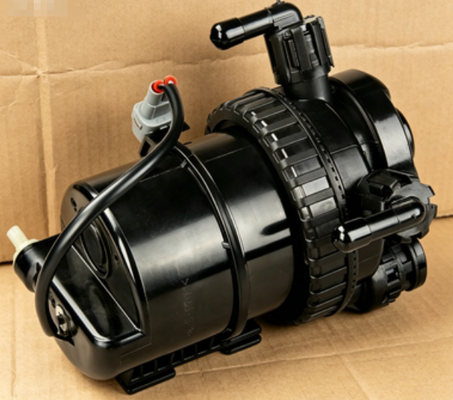

完全なアセンブリを交換する場合:完全なアセンブリ（23330-0L020 / 23300-0L020）は、以下の場合にのみ交換する必要があります。

トップハンドプライマーポンプが損傷している（燃料を汲み上げられない）

プラスチックハウジングが経年劣化、ひび割れ、または漏れがある

• 底部の水分離器センサーポートが破損している

• A1 AUTO PARTS CONNECTIONも完全なアセンブリを供給していることに注意してください。

• アフターサービスと保証

この製品は当社の品質保証の対象となります。適合性または品質に関してご質問や問題がある場合は、お問い合わせください。24時間以内に返信いたします。

関連製品のおすすめ

燃料フィルターを交換する際は、以下の関連部品を点検し、検討することが推奨されます。

製品名

推奨理由
