製品機能説明

ステアリングナックルスピンドル（部品番号43401-60081）は、トヨタランドクルーザーのフロントアクスルおよびホイールベアリングシステムの重要なコンポーネントです。その主な機能は、フロントホイールハブとホイールベアリングが回転する固定取り付け面を提供することです。スピンドルはステアリングナックルにボルトで固定され、外側に伸びており、車両の重量を支えながらハブとホイールがスムーズに回転できるようにするホイールベアリングを支持しています。トヨタランドクルーザー70、80シリーズモデルでは、適切に機能するスピンドルが、適切なホイールベアリングプリロード、安定したホイール回転、および安全な車両操作に不可欠です。このコンポーネントは、ニードルローラーベアリングとスラストブッシュが事前に取り付けられた状態で供給されており、後期モデルアプリケーションで使用される更新された設計を反映しています。

故障したステアリングナックルスピンドルの診断方法

交換部品を購入する前に、スピンドルが問題であることを確認するために、これらの簡単なチェックを実行してください。

• ホイールベアリングプレイテスト:フロントアクスルを持ち上げ、スタンドで支えます。タイヤの上部と下部を掴み、揺さぶってみてください。ベアリング調整後も動きがある場合は、スピンドルが摩耗している可能性があります。

• プリロード安定性チェック:ホイールベアリングのプリロードを指定値に設定し、車両を走行させます。短時間後にプリロードを再確認してください。プリロードが大幅に変化した場合は、ベアリングが摩耗したスピンドル上で回転している可能性があります。

• 目視検査:ハブとベアリングを取り外した状態で、スピンドルのベアリング面を傷、溝、段差、または青い熱変色がないか検査してください。ベアリング位置でのスピンドルの外径を測定し、仕様と比較してください。

• ベアリングレースのはめあいチェック:スピンドルにベアリングレースを取り付けた状態で、レースを手で回転させてみてください。レースがスピンドル上で回転する場合は、スピンドルが摩耗しており交換が必要です。

製品属性

コンポーネントの場所とコア機能

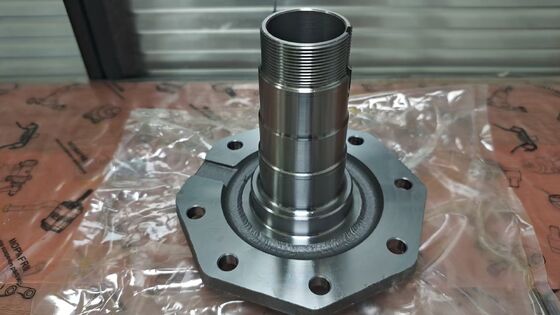

場所:ステアリングナックルスピンドルは、フロントアクスルアセンブリの外端にあり、ステアリングナックルにボルトで固定されています。ナックルからホイールに向かって外側に伸び、ホイールハブとホイールベアリングの取り付け面を提供します。スピンドルは、ステアリングナックル（内側）とホイールハブ（外側）の間に配置されます。

接続:スピンドルはナットでステアリングナックルにボルトで固定され、ガスケットとシールで密閉されています。ホイールベアリングはスピンドルの外表面に取り付けられ、ハブを支持します。スピンドルには、ニードルローラーベアリングとスラストブッシュが収まる内部ボアもあり、これらは外側のアクスルシャフト（CVジョイント）が通過するのを支持します。スピンドルは、固定されたステアリングナックルを回転するホイールハブアセンブリに接続します。

コア機能:スピンドルは、ホイールベアリングとハブが回転する固定アクスルとして機能します。ホイールベアリングを介して車両の垂直荷重を支え、ステアリングナックルに対するホイールの正しい位置を維持します。内部のニードルローラーベアリングとブッシュは、フロントアクスルシャフトの外端を支持し、デファレンシャルとの位置合わせを維持しながら回転できるようにします。この更新された設計（ニードルローラーベアリングと短いブッシュ付き）は、高走行距離のフロントエンドのノイズと振動を低減するために、以前のワンピース真鍮ブッシュセットアップを置き換えました。

このステアリングナックルスピンドルを選ぶ理由

ホイールベアリングプリロードを復元摩耗したスピンドルはベアリングレースが回転することを可能にし、プリロードが変動して不安定になる原因となります。この新しいスピンドルは、安定した一貫したプリロードのための真のベアリング面を提供します。

ベアリングの回転と熱を排除ベアリングレースが摩耗したスピンドル上で回転すると、熱が発生してコンポーネントが損傷します。この新しいスピンドルは、適切なベアリングフィットを提供し、回転と熱による損傷を防ぎます。

直接交換元のスピンドル仕様に一致するように精密に設計されています。直接交換で改造は不要です。部品番号43401-60081は、トヨタランドクルーザー70、80シリーズのアプリケーションで確認されており、43401-60080、43401-60041、および43401-60040を置き換えます。

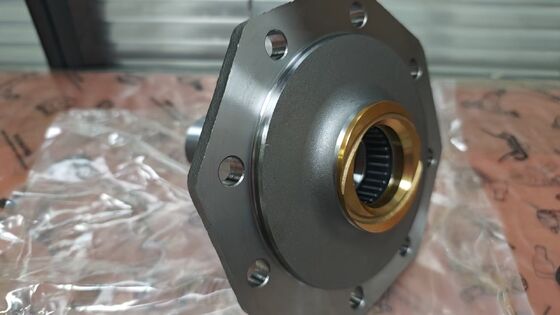

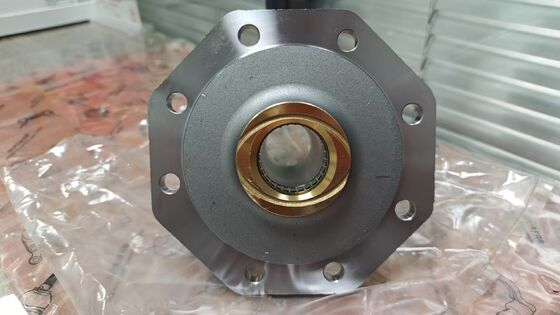

更新された設計ニードルローラーベアリングとスラストブッシュが事前に取り付けられた状態で供給されており、高走行距離のフロントエンドのノイズと振動を低減する後期設計を反映しています。

車両適合性

パッケージ内容

1 x ステアリングナックルスピンドル（部品番号43401-60081）、ニードルローラーベアリングとスラストブッシュが事前に取り付けられています。注意：購入前に車両モデルと年式との互換性を確認してください。

DIYまたはプロフェッショナルな取り付け？

この交換はDIYに適しています。もし：

• ソリッドアクスル車両のフロントアクスルおよびホイールベアリングコンポーネントの整備に豊富な経験がある。

• トルクレンチ、ジャッキスタンド、真鍮バー、ハンマー、ベアリングロックナットソケット、スプリングスケール（プリロード測定用）にアクセスできる。

• 平坦な地面で車両を安全に持ち上げて支えることができる。

プロフェッショナルな取り付けをお勧めします。もし：

• フロントアクスルの分解とホイールベアリングのプリロード調整に慣れていない。

• ベアリングのプリロード測定と調整に必要な工具を持っていない。

• ホイールベアリングのプリロードの設定やフロントエンドアライメントの実施に自信がない。

注意：不適切な取り付けは、ホイールベアリングの故障や安全上の問題につながる可能性があります。取り付け後、ホイールベアリングのプリロードは適切に設定および検証する必要があります。新しいガスケットとシールを使用してください。プリロード調整には車両固有の手順に従ってください。

ステップバイステップの取り付けガイド

この取り付けガイドは、ステアリングナックルスピンドルを自信を持って交換するのに役立つように設計されています。開始する前に、車両が平坦な地面に駐車され、エンジンがオフになっていることを確認してください。以下の工具が必要です：トルクレンチ、ジャッキスタンド、真鍮バー、ハンマー、ベアリングロックナットソケット、スプリングスケール。

ステップ1：車両の前部をジャッキスタンドで持ち上げて固定します。ホイールを取り外します。

ステップ2：ブレーキキャリパーとローターを取り外します。ブレーキホースを切断せずにキャリパーを脇に支えます。フロントアクスルハブを取り外します。

ステップ3：ABSスピードセンサー（装備されている場合）を取り外します。取り付けボルトを取り外した後、ダストシール、ダストカバー、ガスケットを取り外します。

ステップ4：真鍮バーとハンマーを使用して、ステアリングナックルからナックルスピンドルを叩き出します。スピンドルとガスケットを取り外します。

ステップ5：ステアリングナックルの取り付け面を清掃します。新しいスピンドルのベアリングとブッシュが正しく取り付けられているか検査します。

ステップ6：新しいスピンドルを新しいガスケットと共に取り付けます。取り付けナットを指定トルクで締め付けます。ハブとホイールベアリングを再取り付けします。

重要なステップ：ホイールベアリングのプリロードを指定通りに設定します。スプリングスケールでプリロードを検証します。スムーズな回転と遊びがないことを確認します。フロントエンドアライメントを実施します。

プロのヒント：スピンドルを交換する際は、常に新しいガスケットとシールを使用してください。ホイールベアリングを検査し、摩耗している場合は交換してください。取り付け前に、ニードルローラーベアリングとブッシュが適切に潤滑されていることを確認してください。

ステアリングナックルスピンドルに関する一般的な誤解

神話1：スピンドルはめったに交換する必要がない。
事実：スピンドルは、特にホイールベアリングが緩んでいたり故障したりした場合、時間の経過とともに摩耗します。ベアリングレースがスピンドル表面上で回転し、摩耗させてプリロードの不安定性を引き起こします。定期的な検査が重要です。

神話2：緩んだホイールベアリングは常にベアリングの問題である。
事実：指定値に締め付けられない緩んだホイールベアリングは、ベアリングの摩耗ではなくスピンドルの摩耗を示していることが多いです。ベアリングレースがスピンドル上で回転する場合、新しいベアリングだけでは問題は解決しません。

神話3：どのスピンドルでも適合する。
事実：スピンドルは車両固有であり、アクスルとホイールベアリングの仕様に一致する必要があります。このスピンドルは、トヨタランドクルーザー70、80シリーズのアプリケーション専用に設計されています。

一般的な顧客の懸念と当社のソリューション

ステアリングナックルスピンドルの購入に関して、疑問や懸念が生じる可能性があることを理解しています。ここでは、お客様が直面する最も一般的な問題にどのように対応しているかを示します。

個々の車両オーナー向け：

「取り付けたのにホイールベアリングがまだ緩い感じがする場合はどうなりますか？」スピンドル交換後にホイールベアリングが緩い場合は、プリロードが適切に設定されていないか、新しいベアリングが必要であることを示している可能性があります。プリロード調整を確認し、ベアリングの摩耗を検査してください。

「ベアリングを交換せずにスピンドルだけ交換できますか？」同時にホイールベアリングを交換することを強くお勧めします。新しいスピンドルに古いベアリングを再利用すると、不均一な摩耗やプリロードの問題を引き起こす可能性があります。

修理工場およびプロフェッショナル向け：

「顧客がベアリング調整後もプリロードが保持されないと言っています。」スピンドルのベアリング面を摩耗がないか確認してください。レースがスピンドル上で回転する場合は、スピンドルを交換する必要があります。新しいベアリングだけではこの状態は改善しません。

「スピンドル交換後のカムバックを避けるにはどうすればよいですか？」新しいガスケットとシールを使用し、スプリングスケールでベアリングのプリロードを正確に設定し、すべてのベアリングを検査して摩耗している場合は交換し、車両を返却する前にフロントエンドアライメントを実施してください。

アフターサービスと保証

この製品は当社の品質保証の対象となります。適合性または品質に関してご質問や問題がある場合は、お問い合わせください。24時間以内に返信いたします。

関連製品のおすすめ

ステアリングナックルスピンドルを交換する際は、同時に以下の関連コンポーネントを検査し、交換を検討することをお勧めします。
