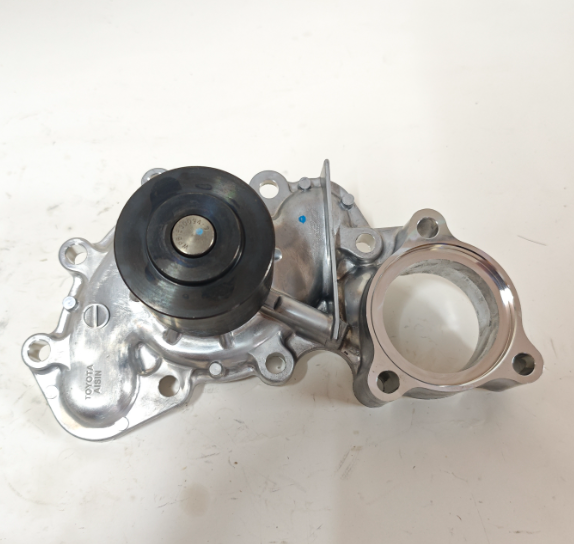

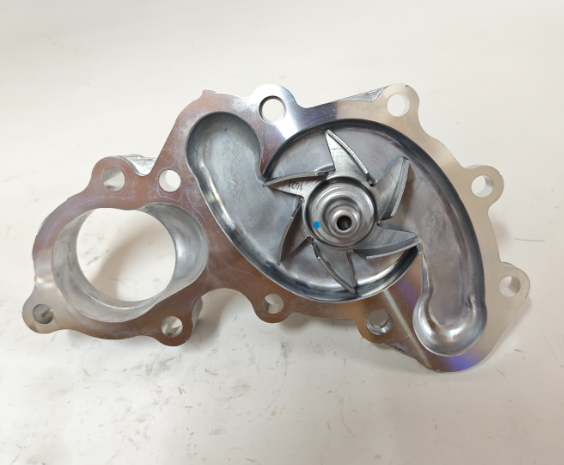

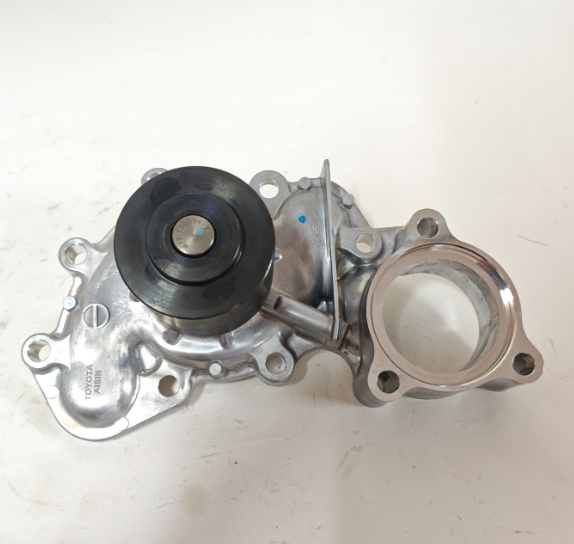

16100-69405 ウォーターポンプ 1610069405 TOYOTA GRANVIA GRAND HIACE HILUX SURF T100 5VZ-FE V6

製品の説明

製品機能説明

ウォーターポンプは、トヨタエンジンの冷却システムの重要なコンポーネントです。その主な機能は、冷却液をエンジンブロック、シリンダーヘッド、ラジエーターに循環させ、燃焼プロセスによって発生する強烈な熱を放散することです。トヨタグランビア、グランドハイエース、ハイラックスサーフ、T100、タコマモデルに搭載されている3.4L 5VZ-FE V6エンジンでは、ウォーターポンプはタイミングベルトによって駆動され、フロントカバーの後ろに配置されています。適切に機能するポンプは、最適なエンジン温度を維持し、オーバーヒートを防ぎ、熱によるエンジンコンポーネントの損傷から保護するために不可欠です。このコンポーネントは工場仕様に合わせて設計されており、適切なフィットと信頼性の高い冷却システム動作を保証します。.

故障したウォーターポンプの診断方法

交換品を購入する前に、ウォーターポンプが問題であることを確認するために、これらの簡単なチェックを実行してください。:

• 目視検査: ウォーターポンプの取り付け部分、特にポンプハウジングの下面にあるドレン穴の近くに、冷却液の染みやこびりついた残留物がないか確認してください。プーリーに遊びがないか確認してください。

• 物理テスト: エンジンを停止し、冷えた状態で、ドライブベルトを取り外し、ウォーターポンププーリーを手で回してください。ゴツゴツ感、遊び、またはぐらつきがないか確認してください。スムーズな回転は、ベアリングの状態が良いことを示します。

• ロードテスト: 走行中に温度計を監視してください。エンジンが通常よりも高温になる場合、特に負荷がかかっているときや低速時、これは冷却液の循環が不十分であることを示します。

• 冷却液レベルチェック: ホースの明らかな漏れがないのに冷却液レベルが下がり続ける場合、ポンプが最有力候補です。

製品仕様

このウォーターポンプを選ぶ理由

冷却システム機能を復元 – ウォーターポンプの故障はオーバーヒートやエンジン損傷を引き起こします。このポンプは適切な冷却液の流れを復元し、エンジンを最適な動作温度に保ち、信頼性の高いパフォーマンスを実現します。

高額なエンジン損傷を防止 – ウォーターポンプの故障によるオーバーヒートは、シリンダーヘッドの歪み、ヘッドガスケットの吹き抜け、深刻なエンジン損傷を引き起こす可能性があります。故障したポンプを早期に交換することは、費用対効果の高い保護策です。

直接交換 – 元のウォーターポンプ仕様に合うように精密に設計されています。直接ボルトオン交換で、改造は不要です。

実証済みの互換性 – このポンプは、3.4L 5VZ-FE V6エンジンを搭載したトヨタグランビア、グランドハイエース、ハイラックスサーフ、T100、タコマ、およびツンドラモデルとの互換性が確認されています。.

高品質な構造 – 鋳造アルミニウムハウジングと高品質ベアリングで製造されており、過酷な運転条件に耐え、長寿命を提供します。.

取り付けのヒントと一般的な間違い

5VZ-FEウォーターポンプ交換時の間違い:

❌ 間違い: タイミングベルトを点検または交換せずにウォーターポンプを交換すること。

✅ 正しい:

1. 常に同時にタイミングベルトを交換してください – 5VZ-FEエンジンでは、ウォーターポンプはタイミングベルトによって駆動されます。5VZ-FEの定期的なサービス間隔は通常約150,000 kmです。.

2. 必ず新しいガスケットを使用してください – 古いガスケットの再利用は、漏れの最も一般的な原因です。

3. 適切な冷却液を使用してください – トヨタレッドロングライフクーラントを脱イオン水と50/50で希釈して使用することをお勧めします。.

4. システムを適切にエア抜きしてください – エアポケットはホットスポットやオーバーヒートの原因となります。.

5. タイミングベルトテンショナーを確認してください – タイミングベルトを取り外している間に、テンショナーとアイドラープーリーを点検してください。

⚠️ 覚えておいてください: 5VZ-FEウォーターポンプはタイミングカバーの後ろにあるため、ポンプが故障した場合はタイミングベルトを再度取り外す必要があります。両方の作業を同時に行うことで、時間と費用を節約できます。

業界知識

トヨタ5VZ-FE 3.4L V6エンジンとそのウォーターポンプ:

5VZ-FEは、ハイラックスサーフ、4ランナー、タコマ、T100、ツンドラなどのトヨタのトラックおよびSUVラインナップ、およびグランビアやグランドハイエースなどの乗用バンに広く使用されている3.4L V6エンジンです。. 後期モデルにはVVT-iを備えたDOHC自然吸気エンジンで、耐久性と信頼性に優れています。

エンジン仕様:

• 排気量: 3.4L (3378 cc)

• 構成: V6、DOHC、自然吸気

主要な適合に関する注意:

• 5VZ-FEエンジンは、カムシャフトとウォーターポンプを駆動するためにタイミングベルト（チェーンではなく）を使用しています。

• ウォーターポンプとタイミングベルトは同じ駆動システムを共有しているため、同時に交換すると経済的です。

• 5VZ-FEのタイミングベルトの定期的なサービス間隔は通常約150,000 kmです。

このポンプが異なる理由:

• ウォーターポンプはタイミングカバーの後ろにあります

• ポンプはアクセサリーベルトではなく、タイミングベルトによって駆動されます

• 交換にはタイミングベルトの取り外しが必要です

パッケージ内容

• 1 × ウォーターポンプアセンブリ

• 部品番号ラベル付き保護パッケージ

注意: ウォーターポンプガスケットが含まれている場合と含まれていない場合があります。特定の販売者に確認してください。タイミングベルトは含まれていません。

交換後も問題が続く場合

ウォーターポンプを交換しましたが、冷却に問題がありますか？以下を確認してください。:

1. タイミングベルトは交換しましたか？ – タイミングベルトが古い場合、ポンプの動作やタイミングに影響を与えた可能性があります

2. 冷却システムに空気が入っていますか？ – ヒーターを高温に設定してシステムを適切にエア抜きしてください。

3. サーモスタットは機能していますか？ – サーモスタットが固着していると、ウォーターポンプに関係なくオーバーヒートを引き起こす可能性があります。

4. ラジエーターは詰まっていますか？ – ラジエーター内のゴミやスケールは冷却液の流れを妨げる可能性があります

5. ホースの状態は良好ですか？ – 潰れたりひび割れたりしたホースは流れを妨げる可能性があります

6. 冷却液の混合比は正しいですか？ – 冷却液と脱イオン水の50/50混合が不可欠です。

7. ヘッドガスケットの問題の可能性がありますか？ – ヘッドガスケットの内部漏れは、オイル/冷却液の混合なしでオーバーヒートを引き起こす可能性があります。

品質保証とサービスコミットメント

品質保証:
各コンポーネントは、一貫した寸法精度と材料の完全性を確保するために、管理された生産プロセスで製造されています。各ユニットは、パッケージング前に以下の品質チェックを受けます。

• 寸法検査 – 主要な取り付けポイントが設計仕様に対して検証されます

• ベアリング回転テスト – スムーズな動作が確認されます

• シール完全性チェック – シール面が適切なフィットのために検査されます

• 表面仕上げ検査 – 腐食保護と表面品質が目視で検証されます

パッケージ保護:
各ウォーターポンプは、保管中および輸送中の汚染や物理的損傷を防ぐために、個別に保護パッケージに密封されています。パッケージには、識別しやすいように明確な部品番号ラベルが含まれています。

サービスコミットメント:

 関連製品推奨

5VZ-FEエンジンのウォーターポンプを交換する際は、以下の関連部品も同時に点検・交換することを強くお勧めします。.

推奨関連部品:

タイミングベルトキット – ウォーターポンプはタイミングベルトによって駆動されます。労力を節約し、将来の故障を防ぐために、両方を同時に交換してください。5VZ-FEの定期的な間隔は通常約150,000 kmです。.

タイミングベルトテンショナー – テンショナーは適切なベルト張力を維持します。タイミングベルトサービス中に交換してください。

サーモスタット – エンジンとラジエーター間の冷却液の流れを調整します。元の開弁温度は82℃です。サーモスタットが固着しているとオーバーヒートを引き起こす可能性があります。最適な冷却システムパフォーマンスのために、ウォーターポンプと同時に交換してください。

冷却温度センサー – エンジン温度データをECUに送信します。センサーの故障は、冷却ファンの問題、アイドリング不調、または始動困難を引き起こす可能性があります。冷却システムがドレンされている間に点検するか、交換を検討してください。

クランクシャフトフロントシール – タイミングベルトカバーの後ろにあります。タイミングベルトを汚染する可能性のある一般的な漏れ箇所です。タイミングベルトを取り外した際に点検・交換してください。
