製品機能説明

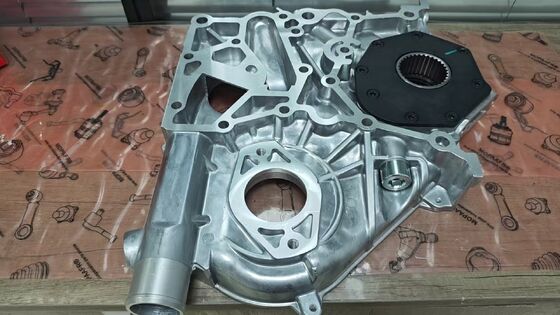

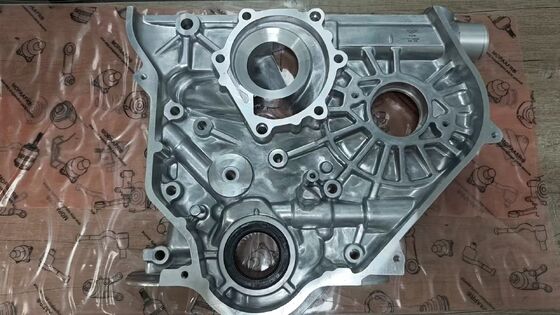

タイミングギアケース (部品番号11311-54052) は,トヨタディーゼルエンジンのタイミングシステムの重要な部品です.その 主要 な 機能 は,タイマー ギア と チェーン 組装 を 囲み,保護 する 前 の 蓋 の 役目 を 果たす こと ですこの固い外蓋はエンジンブロックにボルトを付け,タイマーセットの周りに潤滑室を形成し,汚れや残骸が侵入するのを防いで,油をその所に置く.2Lを搭載したトヨタ用車2LT,2LTE,3L,5L,5LEディーゼルエンジンでは,正常に機能するタイミングギアケースは,精密なバルブタイミングを維持し,油漏れを防止し,エンジンの長寿を確保するために不可欠です.

タイムギア ケース の 失敗 の 共通 の 症状

タイムギアケースが故障し 交換が必要かもしれません.

• 密封口またはカーンシールの油漏れ:エンジンの前側周辺に目に見える油漏れ,しばしば油量が低く,燃える臭いが伴います.これは,ハウジングがもはや適切に密封されていないことを示しています.

• 鳴き声や鎖の摩擦音エンジンの正面から異常な金属の鳴き声,チェーンが誤って並ぶか,または磨かれたハウジングに摩擦していることを示唆する

• 不規則なタイミングや粗略な怠慢:エンジンが不均等にイオンまたはタイミングチェーンの不整合のために弱電力を持っている.これはチェックエンジンライトを誘発することができます.

• タイミング室内での汚染:汚れ や 破損 し た 箱 から 入っ て いる 破損 し た 箱 の 汚れ は,鎖,導線,張力器 の 磨き を 加速 さ せる

• ケースに目に見える裂け目や損傷:検査 に よる と,アルミ の 箱 に 裂け目,腐食,あるいは 物理 的 な 損傷 が 見 られ ます

• 重症の場合: 鎖が切れて エンジンが損傷バルブとピストン接触を引き起こす,歯をスキップすることができます

この症状が検査によって確認された場合,タイマーギアケースを交換することが推奨される解決策です.

製品属性

コンポーネントの位置とコア機能

場所:タイマーギアケースは,タイマーギアとチェーン組をカバーするエンジンブロックの前方に設置されています.それはエンジンブロック (後ろ) と冷却扇,ポリー,配列駆動部品 (前)2L,3L,および5Lディーゼルエンジンでは,それはタイミング室の前蓋を形成.

接続:ケースは,複数の固定装置でエンジンブロックに直接ボルトを付け,フロントクランクシャフトのオイルシールを収納し,ブロックにシール (部品番号11328-54021または同等の) によってシールされている.インジェクションポンプのギアと他のタイミングコンポーネントはまた,ケースは,オイルポンプカバーやその他のフロントエンジンのアクセサリーのためのマウントポイントを提供します..

基本機能:タイミングギアケースは,3つの重要な機能を果たします (1) タイミングギアとチェーンを潤滑された汚染のない室に閉じ込める(2) 正確なバルブタイミングを維持するために,タイミング構成要素の正確なアライナメントとサポートを提供(3) 油漏れを防ぐためにエンジンの正面を密封する.油で洗い流され,残骸から解放されたタイミングチェーンを維持することで,熱,負荷,振動下で安定したタイミングを維持します.エンジンを早速磨きや壊滅的な故障から守る.

この 部分 が 最も 重要 で ある 時

このタイマーギアケースは,以下の車両にとって特に重要です.

• 商用輸送や重荷輸送に使用されます.これらの条件は,タイムシステムに継続的なストレスを与え,信頼性の高いオイルシールを必要とします.

• 原型ケースが時間とともに漏れや腐食を起こした場合の長距離ディーゼル車両

• 汚染物質が侵入し,部品の耐磨を加速させる

• エンジンの再構築やタイミングチェーン交換を受けている車両 ケースが磨かれたり損傷した場合は検査し交換する必要があります

• 燃料注入と燃焼効率のために正確なタイミングが重要なディーゼルエンジン車両

これらの条件では,タイミングギアケースは,エンジンのタイミング整合性を維持し,油漏れを防止するために不可欠であり,エンジンの長寿のために間に合う交換が重要です.

パッケージの内容

1 x タイムギアケース・サブアセンブリ (パート番号11311-54052) 注: ガスケット,前側のカーンシール,マウントボルト,オイルポンプカバー,その他のハードウェアは,記載がない限り含まれていません.購入する前に,車両のモデルとエンジンとの互換性を確認してください..

DIY や プロの設置?

この代替品は,以下のような場合 DIY に適しています.

• トヨタディーゼルエンジンの エンジン分解と タイムリングシステムのサービスで 豊富な経験があります

• トークの鍵 滑走車 計時器具

• エンジンが冷やされ,適切に支えられていれば 安全な状態で車で働けるのです

専門家の設置を推奨します.

• タイムギアやチェーンシステムには 慣れていない

• 適正なツールがないので ロープを外して タイミングを確認できます

• タイミングカバーを 正しく密封したり 再び組み立てた後に エンジンのタイミングを 確認したりできていないのです

注記:油漏れ,タイミングの誤った調整,エンジン損傷を引き起こす.常にガシケートとフロント・クランクシールを交換する.マッチング面を徹底的に清掃する.関節の角にRTVを適用する.順序で仕様にすべての固定部品をトルク. 再組み立て後タイムリングを確認し,最初のスタート後にオイル漏れをチェック.

ステップバイ ステップ インストール ガイド

この 設置 ガイド は,タイマー ギア ケース を 信頼 に 置き換える ため に 設計 さ れ て い ます.起動 する 前 に,エンジン が 完全に 冷却 さ れ,車両 が 平ら な 地面 に 駐車 さ れ て いる こと を 確かめ て ください.次のツールが必要になりますトークスキー,ポリー・プルラー,ガスケット・スクラパー,RTV密封剤

ステップ1:バッテリーのネガティブケーブルを切り離し,タイミングカバーが冷却液のジャケットで覆われている場合,エンジンオイルと冷却液を排泄します.

ステップ2時計ギアケースにアクセスするには,冷却扇,駆動ベルト,およびポリを必要に応じて取り除く. 引引機を使用してクランクシャフトのポリを取り除く.

ステップ3計時ギアケースをエンジンブロックに固定するマウントボルトを外します.再組み立てのためのボルトの位置と長さを注意してください.

ステップ4古いケースをエンジンブロックから慎重に切断します. 古いガスケットを外して両接面を徹底的に清掃します.

ステップ5耐用性 を 確認 する.耐用性 を 確認 する.耐用 性 を 確認 する.耐用 性 を 確認 する.耐用 性 を 確認 する.耐用 性 を 確かめる.耐用 性 を 確かめる.耐用 性 を 確かめる.耐用 性 を 確かめる.耐用 性 を 確かめる.耐用 性 を 確かめる.耐用 性 を 確かめる.耐用 性 を 確かめる.耐用 性 を 確かめる.耐用 性 を 確かめる.耐用 性 を 確かめる.耐用 性 を 確かめる.耐用 性 を 確かめる.耐用 性 を 確かめる.耐用 性 を 確かめる.耐用 性 を 確かめる.耐用 性 を 確かめる.耐用 性 を 確かめる.耐用 性 を 確かめる.耐用 性 を 確かめる.耐用 性 を 確かめる.耐用 性 を 確かめる.

ステップ6新しいタイマーギアケースを新しいガスケットで設置し 固定ボルトとトルクを正規の順序で 仕様に合わせて再設置します

重要なステップ:前のクランクシャフトのオイルシールを新設する. クランクシャフトのポリー,駆動ベルト,冷却扇を再設置する. エンジンオイルと冷却液を補充する. エンジンのタイミングを確認する.エンジンを起動し,タイミングカバーの周りのオイル漏れをチェック.

プロのヒント:常にタイミングカバーガシケートとフロントカーンシールを交換します.RTVを適用する前にマッチング表面を完全に清掃します.起動する前にオイルシステムをプリームします.エンジンが動作温度に達した後,オイルレベルをチェックし,漏れを検査する.

時計 器具 の ケース に 関する 一般 的 な 誤解

神話 1タイムギアケースは 単なるカバーで めったに問題を起こさない
真実タイムギアケースは,タイムチェーンのアライナメントを維持し,エンジンオイルを密封する精密部品です.歪んだまたは損傷したケースは,オイル漏れ,チェーンのアライナメント,そして最終的にエンジンの損傷.

神話2タイムギアケースなら何でも
真実タイムギアケースはエンジン固有のもので,ボルトパターン,密封板表面,密封条項に一致する必要があります.このケースは,特に2L,3L,5L,5LEディーゼルエンジン向けに設計されています..

神話 3:古い密着とシールを再利用できます.
真実タイム カバー ガシケート と フロント クランク シール は 油 を 収納 する ため に 極めて 重要 です.古い 部品 を 再 使用 する と,油 の 漏れ や 汚染 が 危険 です. 設置 の 間 に は いつも 新しい ガシケート と シール を 使用 し て ください..

保存 保存期間

• 直接日光から遠ざけ,涼しく乾燥した場所に保管してください.

• 汚染や損傷を防ぐために,部品をインストールするまで元のパッケージで保管します.

• 密封面に影響する湿気,油,油脂,溶媒に接触しないようにしてください.

• 重い物体を部品の上に積み立てないでください.

販売後サービスと保証

この製品は,当社の品質保証によってカバーされています. 装着や品質に関する質問や問題がある場合は,私たちと連絡してください. 私たちは24時間以内に応答します.

関連製品推奨事項

計時ギアケースを交換する際には,以下の関連部品を同時に検査し,交換することを検討することがしばしば推奨されます.
