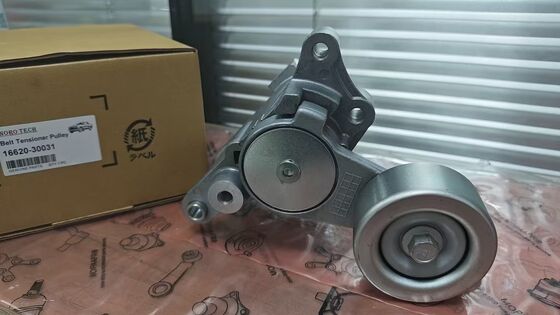

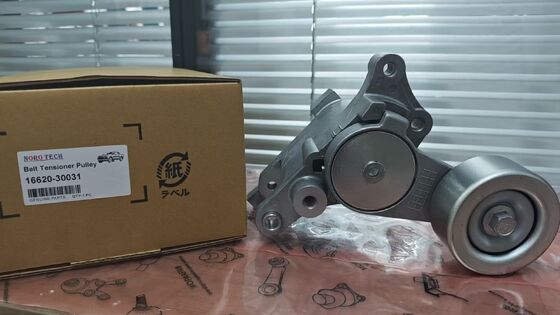

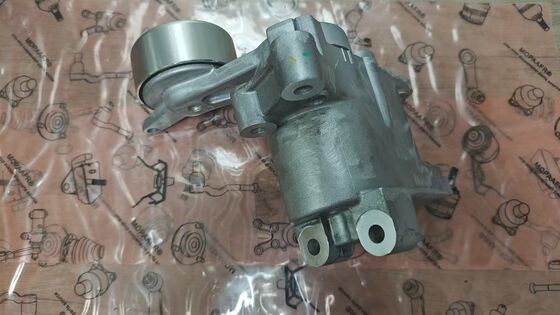

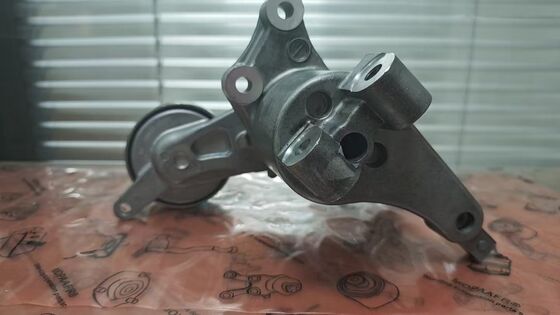

16620-30031 Vリブドベルトテンショナーアッシー TOYOTA FORTUNER HILUX HIACE GGN50 GGN15 1662030031用

製品機能説明

Vリブドベルトテンショナーアセンブリ（部品番号16620-30031）は、トヨタディーゼルエンジンのアクセサリードライブシステムにおいて重要なコンポーネントです。その主な機能は、オルタネーター、ウォーターポンプ、パワーステアリングポンプ、エアコンコンプレッサーを駆動するファンベルトに常に最適な張力を維持することです。この自動テンショナーは、内部のバネ機構を使用してベルトの伸びや摩耗を補正し、ベルトがその寿命を通じて適切に張られた状態を保証します。ベルトの張力が正しくないと、ベルトが滑り、キーキー音、アクセサリーの性能低下、そしてベルトの破損につながる可能性があります。1KD-FTVまたは2KD-FTVディーゼルエンジンを搭載したトヨタ・ハイラックス、ハイエース、フォーチュナー、ダイナモデルでは、ベルトテンショナーが正常に機能することが、アクセサリーの信頼性の高い動作と故障の防止に不可欠です。

ベルトテンショナー故障の一般的な症状

以下の症状のいずれかが発生している場合、Vリブドベルトテンショナーが故障しており、交換が必要な可能性があります。

• ベルト領域からのキーキー音または鳴き音: 始動時または加速時に発生する高音のキーキー音は、張力不足によるベルトの滑りを示しています。

• 低温または湿潤時に悪化するベルトのキーキー音: テンショナースプリングは時間とともに弱まり、あらゆる条件下で適切な張力を維持できなくなります。

• ベルトの摩耗またはグレージングの兆候: ファンベルトに過度の摩耗、ひび割れ、または絶え間ない滑りによる光沢のあるグレージングの外観が見られます。

• アクセサリーの性能問題: ベルトの滑りにより、オルタネーターの充電が不十分になったり、パワーステアリングが重くなったり、エアコンの冷却が効果的でなくなったりします。

• テンショナープーリーベアリングの異音: テンショナープーリーからの研削音またはゴロゴロ音は、内部ベアリングの摩耗を示しています。

• ベルトのジャンプまたは脱落: 重度の場合は、摩耗したテンショナーによりベルトがプーリーから完全に外れることがあります。

• 目に見える損傷または位置ずれ: テンショナーアームのひび割れ、プーリーの位置ずれ、またはバネ機構の故障

これらの症状が点検で確認された場合は、ベルトテンショナーアセンブリの交換を推奨します。

故障したベルトテンショナーの診断方法

交換部品を購入する前に、ベルトテンショナーが問題であることを確認するために、これらの簡単なチェックを実行してください。

• 目視検査: ファンベルトにグレージング、ひび割れ、または過度の摩耗がないか点検してください。テンショナープーリーの位置ずれやアームの損傷を確認してください。

• ベルト張力チェック: エンジンを停止した状態で、2つのプーリー間のベルトを押してください。たわみは最小限（約10〜15mm）であるべきです。過度の動きは、テンショナーが弱いことを示します。

• プーリーベアリングテスト: テンショナープーリーを手で回してください。スムーズかつ静かに回転するはずです。研削音やゴツゴツ感は、ベアリングの摩耗を示します。

• 異音テスト: エンジンをかけた状態で、ベルト領域からのキーキー音を聞いてください。ベルトに少量の水をスプレーすると異音が消える場合は、テンショナーが原因である可能性が高いです。

• テンショナーの動きのチェック: エンジンがアイドリング中にテンショナーアームを観察してください。負荷の変化を補正するためにわずかに動くはずです。固着した、または過度に緩いアームは故障を示します。

 製品属性

コンポーネントの場所とコア機能

場所: Vリブドベルトテンショナーはエンジンブロックの前面に取り付けられており、ファンベルトの戻り側に押し付けられるように配置されています。エンジンブロック（後方）とベルト（前方）の間に位置し、プーリーがベルト表面に接触します。

接続: テンショナーアセンブリは、取り付けボルトでエンジンブロックにボルト止めされます。テンショナープーリーは、ファンベルトの背面（フラット側）に接触します。内部のトーションスプリングが張力源となり、ベルトが温度変化で伸び縮みする際にアームがピボットしてベルトの張力を自動調整します。

コア機能: ベルトテンショナーは、ファンベルトシステムの自動張力装置として機能します。エンジン速度、温度、またはアクセサリーの負荷に関係なく、ベルトに一定の張力を維持します。ベルトの滑りを防ぐことで、オルタネーターが適切に充電され、ウォーターポンプが冷却液を効果的に循環させ、パワーステアリングがアシストを提供し、エアコンコンプレッサーが効率的に動作することを保証します。テンショナーはベルトの振動を抑制し、ベルトの寿命を延ばします。

パッケージ内容

Vリブドベルトテンショナーアセンブリ（部品番号16620-30031） x 1。注意：ファンベルト、取り付けボルト、その他のハードウェアは、明記されていない限り含まれていません。購入前に、お使いの車両のモデルとエンジンとの互換性を確認してください。

DIYまたはプロフェッショナルな取り付け？

この交換は、以下の場合にDIYに適しています:

• 基本的な機械的スキルとファンベルトシステムに関する経験がある。

• ソケットセット、ラチェット、およびベルト解放のためにブレーカーバーを使用できる。

• エンジンが冷えている状態で安全に車両で作業できる。

以下の場合にプロフェッショナルな取り付けを推奨します:

• ファンベルトのルーティングとテンショナーの交換に慣れていない。

• ベルトの取り外しと取り付けに必要な適切な工具がない。

• 取り付け後のベルトの張力を確認することに自信がない。

注意: 不適切な取り付けは、ベルトの位置ずれ、早期摩耗、アクセサリーの故障につながる可能性があります。テンショナーは適切にセットされ、仕様トルクで締め付ける必要があります。常にファンベルトの摩耗を点検し、必要に応じて交換してください。取り付け後にベルトのルーティングを確認してください。

ステップバイステップの取り付けガイド

この取り付けガイドは、Vリブドベルトテンショナーを自信を持って交換できるように設計されています。開始する前に、エンジンが完全に冷えていること、および車両が平坦な地面に駐車されていることを確認してください。以下の工具が必要です：ソケットセット、ラチェット、およびブレーカーバー。

ステップ1: マイナスバッテリーケーブルを外します。再組み立て時の参照用に、ファンベルトのルーティングをメモしてください。

ステップ2: ブレーカーバーまたは適切な工具でテンショナーアームを回転させて、ファンベルトの張力を解放します。ベルトをテンショナープーリーからスライドさせて外します。

ステップ3: テンショナーアセンブリをエンジンブロックに固定している取り付けボルトを取り外します。ボルトの位置と長さをメモしてください。

ステップ4: 古いテンショナーアセンブリをエンジンから取り外します。取り付け面を清掃し、ファンベルトに摩耗、グレージング、またはひび割れがないか点検します。必要に応じてベルトを交換してください。

ステップ5: 新しいテンショナーアセンブリをエンジンブロックに取り付けます。取り付けボルトを再取り付けし、仕様トルクで締め付けます。

ステップ6: 図に従ってファンベルトをルーティングします。テンショナーアームを解放してベルトに張力をかけます。ベルトがすべてのプーリーに正しくセットされていることを確認します。

重要なステップ: ベルトが正しくルーティングされ、適切に張られていることを確認します。エンジンを始動し、キーキー音や異常な音がないか確認します。エンジンがアイドリング中にテンショナーの動作を点検します。

プロのヒント: テンショナーを交換する際は、常にファンベルトを点検し、摩耗している場合は交換してください。すべてのプーリーの位置ずれとベアリングの状態を確認してください。ベルトテンションゲージが利用可能な場合は、正しい張力を確認するために使用してください。

ベルトテンショナーに関する一般的な誤解

神話1: ベルトテンショナーはめったに交換する必要がない。
事実: テンショナースプリングは時間とともに弱まり、プーリーベアリングは摩耗します。走行距離の多い車両では、テンショナーはベルトのキーキー音の一般的な原因であり、症状が現れたら交換する必要があります。

神話2: どのベルトテンショナーでも適合する。
事実: ベルトテンショナーはエンジン固有であり、取り付け構成、プーリー径、ベルトルーティングと一致する必要があります。このテンショナーは、トヨタ1KD-FTVおよび2KD-FTVディーゼルエンジン用途に特別に設計されています。

神話3: ベルトを交換すればキーキー音は解消される。
事実: テンショナースプリングが弱いか、プーリーベアリングが摩耗している場合、新しいベルトでも滑ってキーキー音が発生します。適切なベルト張力を回復するには、テンショナーを交換する必要があります。

保管と有効期限

• 直射日光を避け、涼しく乾燥した場所に保管してください。

• 汚染や損傷を防ぐため、取り付けまでテンショナーを元のパッケージに入れたままにしてください。

• バネ機構やベアリングに影響を与える可能性のある湿気、油、グリース、溶剤との接触を避けてください。

• 内部のバネやプーリーを損傷する可能性があるため、落としたり衝撃を与えたりしないでください。

アフターサービスと保証

この製品は品質保証の対象となります。適合性または品質に関してご質問や問題がある場合は、お問い合わせください。24時間以内に返信いたします。
